Водонепроницаемый корпус для Seeeduino Stalker V3[1]

Seeeduino Stalker v3 enclosure 1.JPG
Seeeduino Stalker v3 enclosure 2.JPG

Это, как заявляют разработчики, прочный и водонепроницаемый пластиковый корпус, который можно использовать не только в Seeeduino Stalker, но и с микроконтроллерной платой Arch GPRS V2, которая имеет такую же форму.

Купить корпус можно по этой ссылке.

Функционал

  • Прочность
  • Прозрачность
  • Водонепроницаемость
  • Простая структура
  • Просто использовать

Список компонентов:

Компонент Характеристики Количество
Корпус Диаметр – 90 мм, высота – 92,5 см 1
Пластиковая крепежная пластина Размеры – 200 мм х 63 мм 1
Пластина, чтобы отделить плату от батареи Размеры – 71.8 мм х 60 мм 1
Нейлоновые винты M3x6 4
Пластиковые стойки M3x4 4
Амортизирующая подкладка Размеры – 70 мм х 55 мм х 8 мм 1

Как использовать

1. Сначала возьмите пластиковые стойки, а затем прикрутите их к плате при помощи нейлоновых винтов:

Seeeduino Stalker v3 enclosure 3.JPG


Seeeduino Stalker v3 enclosure 4.JPG

2. Положите на дно корпуса амортизирующую подкладку:

Seeeduino Stalker v3 enclosure 5.JPG

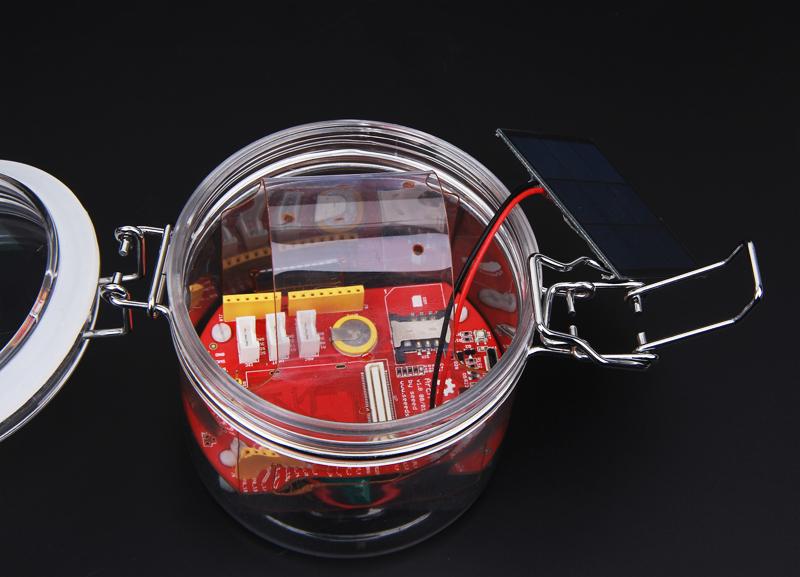

3. Зафиксируйте в нижней части платы прозрачную пластину (ее цель – не допустить, чтобы батарея контактировала с компонентами платы). Затем положите батарею на амортизирующую подкладку:

Seeeduino Stalker v3 enclosure 6.JPG


Seeeduino Stalker v3 enclosure 7.JPG

4. Согните большую прозрачную пластину и прикрепите ее к плате при помощи «застежек». Затем разместите солнечную панель и закройте корпус:

Seeeduino Stalker v3 enclosure 8.JPG


Seeeduino Stalker v3 enclosure 9.JPG

Варианты применения

Как упоминалось в самом верху статьи, этот корпус также можно использовать для Arch GPRS V2, чтобы с его помощью собирать данные об окружающей среде.

Кроме того, вы можете расширить проект за счет дополнительных Grove-модулей, которые можно прикрепить к большой прозрачной пластине при помощи заклепок.

Seeeduino Stalker v3 enclosure 10.jpg

Корпус можно разместить прямо на земле:

Seeeduino Stalker v3 enclosure 11.jpg

Или повесить на дереве:

Seeeduino Stalker v3 enclosure 12.jpg

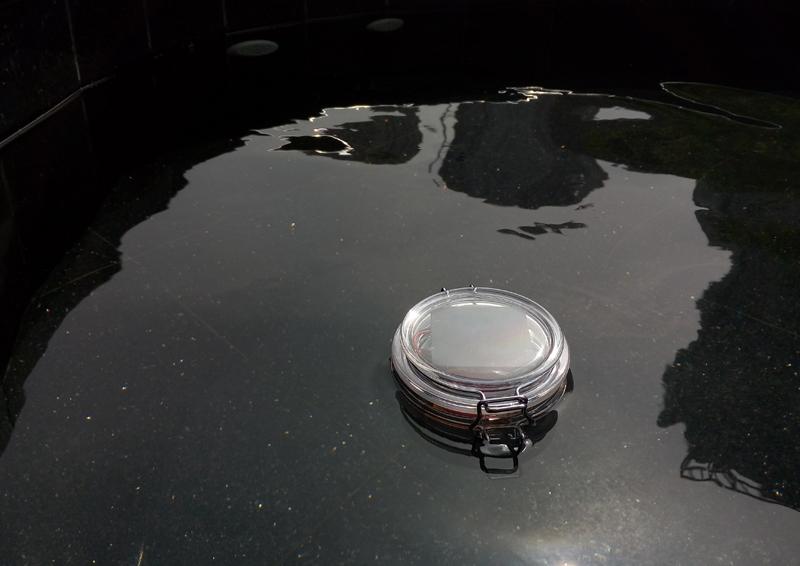

Кроме того, корпус можно поместить в воду, но так, чтобы солнечная панель оставалась над водой:

Seeeduino Stalker v3 enclosure 13.jpg
