Главная плата Xadow[1]

Xadow Main Board 00V1.jpg

Главная плата Xadow (она же Xadow Main Board) – это самая первая версия «мозга» для устройств Xadow. Она уже не выпускается и несовместима с платами Xadow версии 2 и RePhone.

Основной компонент главной платы Xadowмикроконтроллер ATmega32u4. Как пишут разработчики, он обладает высокой производительностью и низким энергопотреблением. Кроме того, микроконтроллер ATmega32u4 оснащен 32 Кб flash-памяти, 2.5 Кб памяти SRAM и 1 Кб памяти EEPROM.

Главную плату Xadow можно, как и Seeeduino Lite, использовать в качестве периферийного USB-устройства. Питание платы можно выполнять от USB-порта или литиевой батареи. Более того, главная плата Xadow оснащена компонентами, с помощью которых литиевую батарею можно заряжать электроэнергией, идущей от USB-порта. Компактность платы делает ее хорошим кандидатом на использование в проектах в области носимой электроники.

Перед первым использованием главной платы Xadow установите драйвер на ПК и немного настройте IDE Arduino. Более подробно об этом читайте ниже, в разделе «Как начать работать с главной платой Xadow».

Купить главную плату Xadow можно по этой ссылке.

Характеристики

  • МикроконтроллерATmega32u4
  • Рабочее напряжение – 3.3 вольта
  • Сила тока (постоянный ток) на одном I/O контакте – 40 мА
  • Цифровые I/O контакты – 20 шт.
  • Каналы ШИМ – 7 шт.
  • Входные аналоговые каналы – 12 шт.
  • Рабочая температура – между -20˚C и +70˚C
  • Размеры – 25.43 мм х 20.35 мм

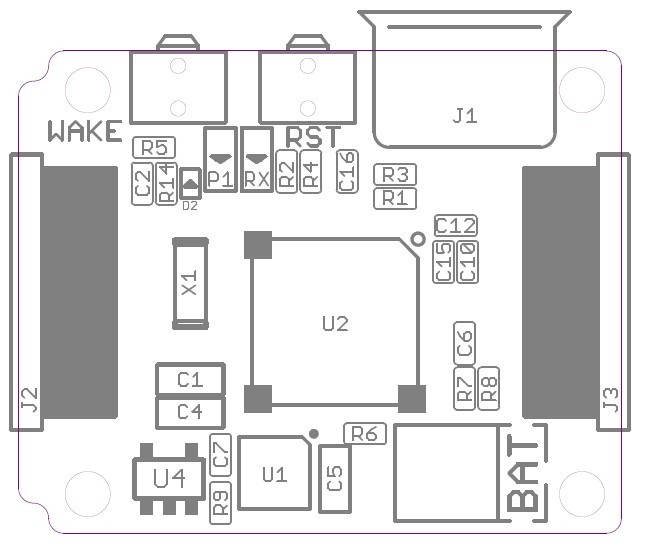

Описание и расположение компонентов

  • J1 – Порт MicroUSB. Можно использовать для зарядки литиевой батареи и загрузки кода.
  • U2 – 8-битный AVR-микроконтроллер ATmega32u4. Оснащен 32 Кб памяти ISP Flash и USB-контроллером.
  • RST – Кнопка сброса. Позволяет сбросить всю систему, когда к главной плате Xadow подключено несколько периферийных плат-модулей.
  • J2, J3 – Интерфейсы FPC
  • U1 – Чип CN3065. Отвечает за управление зарядкой.
  • BAT – Порт для батареи. С его помощью к плате подключается литий-полимерная батарея с интерфейсом JST 1.0
  • U4 – Регулятор напряжения MIC5205-3.3YM5.

Распиновка

Как можно видеть на схеме ниже, контакты на обоих портах главной платы Xadow симметричны.

Xadow Pins.jpg
Контакты Xadow Контакты микроконтроллера Функция
1 9 (PCINT1/SCLK)PB1
2 10 (PDI/PCINT2/MOSI)PB2
3 11 (PDO/PCINT3/MISO)PB3
4 38 PF5(ADC5/TMS)
5 14, 34, 24, 44 VCC
6 5, 23, 35, 43 GND
7 5, 23, 35, 43 GND
8 14, 34, 24, 44 VCC
9 18 (OC0B/SCL/INT0 )PD0
10 19 (SDA/INT1)PD1
11 20 (RXD/INT2)PD2
12 21 (TXD/INT3)PD3

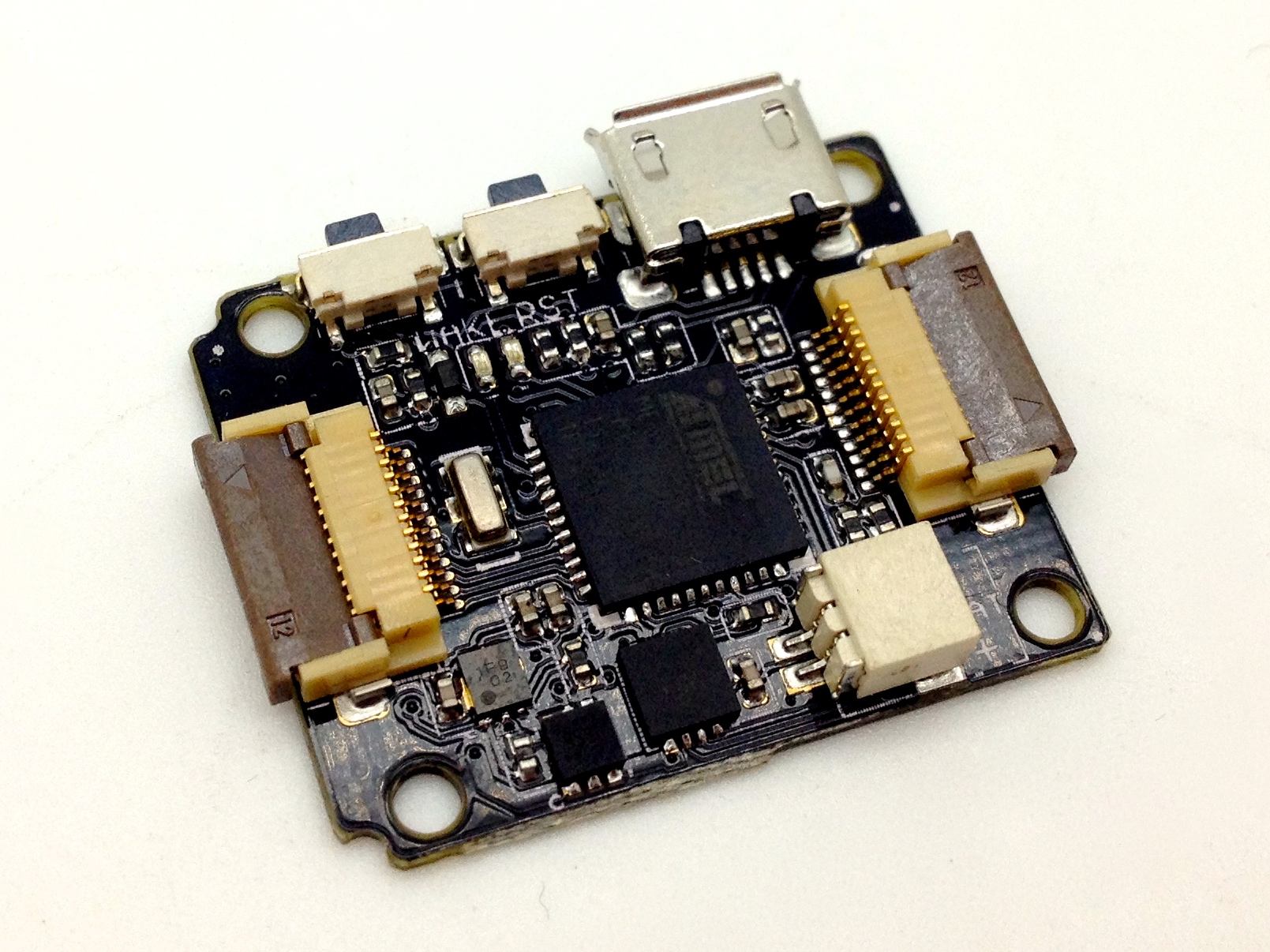

Изменения в новой версии

Xadow - Main board v1.3.JPG

Изменения в версии 1.3:

  • FPC-коннекторы J2 и J3 оснащены защелками. Это упрощает подключение периферийных устройств.
  • Зарядная цепь была усовершенствована при помощи добавления функции управления путями заряда.
  • Разделено питание для микроконтроллера и периферийных устройств. Это делает работу микроконтроллера более стабильной.

Как начать работать с главной платой Xadow

Как и Arduino, главная плата Xadow использует один микроконтроллер (ATmega32u4 производства Atmel) сразу для двух задач – работы со скетчами и коммуникации с ПК по USB. Это значит, что для записи прошивки на главную плату Xadow необходим кабель MicroUSB.

Итак, чтобы начать работать с главной платой Xadow, выполните следующие действия:

Xadow Main Board Driver step4.jpg

Файлы «Boards.txt» и «USBCore.cpp» для IDE Arduino можно найти тут.

Теперь вы можете программировать главную плату Xadow так же, как и другие платы Arduino.
