Кейп RS232 v1.0 для Raspberry Pi[1]

Raspberry Pi-R232-Board-v1.0.jpg

Кейп RS232 v1.0 для Raspberry Pi (в оригинале – «Raspberry Pi RS232 Board v1.0») оснащен портом, чей стандарт широко используется в электротехнической индустрии. Он основан на микросхеме MAX3232, состоящей из двух линейных драйверов (передатчиков) и двух линейных приемников, а также конденсаторным генератором напряжения, который для создания логики TIA/EIA-232-F использует лишь 5-вольтовое питание. Кейп также оснащен коннектором DB9 (типа «мама»), что позволяет подключать к нему различные устройства с интерфейсом RS232. Кроме того, на кейпе множество контактных площадок, что может сильно пригодиться при прототипировании.

Купить кейп можно по этой ссылке.

Особенности

  • Низкое энергопотребление – 300 мкА
  • Минимальная скорость передачи данных – 120 Кбит/с
  • Отвечает характеристикам EIA/TIA-232 (вплоть до 3.0 вольт)
  • Контакты совместимы с MAX3232 (считается стандартом индустрии)
  • Минимальная скорость нарастания напряжения – 6 вольт в микросекунду
  • Светодиодный индикатор
  • Коннектор DB9 (типа «мама»)

Характеристики

Параметр Минимальное значение Стандартное значение Максимальное значение Единица измерения
Входное напряжение -25 - 25 Вольты
Порог для минимального входного напряжения (VCC=3.3V/5.0V) 0.6/0.8 1.2/1.5 - Вольты
Порог для максимального входного напряжения (VCC=3.3V/5.0V) - 1.5/1.8 2.4/2.4 Вольты
Скорость передачи данных 120 235 - кГц
Рабочая температура 0 - 70 ˚C
Размеры 91.2 x 56.15 x 32 мм

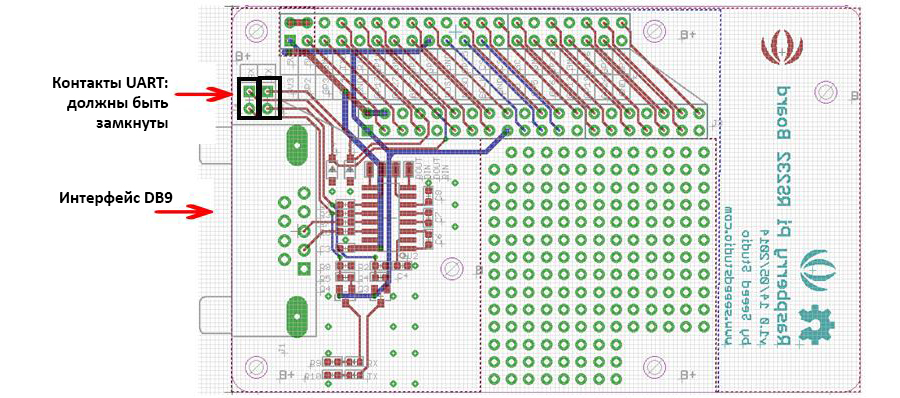

Описание и расположение компонентов

Raspberry Pi RS232 Board v1.0 p2.jpg

Если вы хотите подключиться к Raspberry Pi, контакты UART должны быть замкнуты.

Пример использования

Эта глава рассказывает, как воспользоваться COM-портом для настройки платы Raspberry Pi.

Подключение оборудования

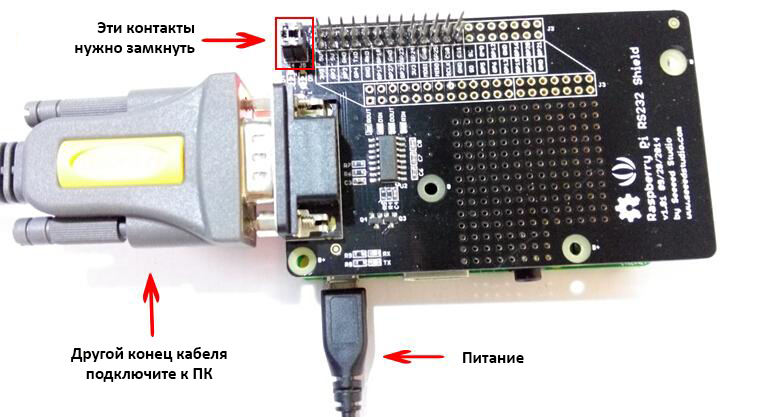

1. Подключите кейп RS232 v1.0 и Raspberry Pi друг к другу 2. Подключите к кейпу кабель с коннектором PB9, как показано на картинке ниже:

Raspberry Pi RS232 Board v1.0 p5.jpg

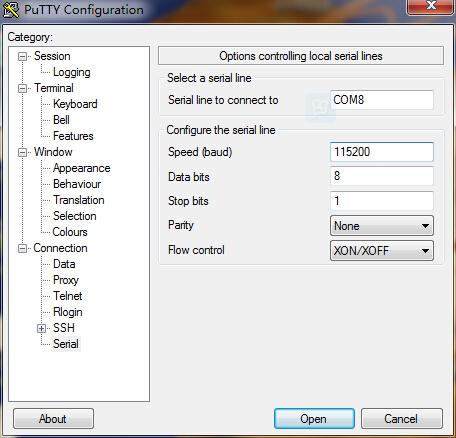

3. Найдите, какой именно COM-порт ПК подключен к кейпу и Raspberry Pi 4. Откройте консольную программу и настройте ее. Укажите COM-порт, найденный в предыдущем шаге. Затем включите питание Raspberry Pi. Настройки консольной программы (в данном случае – PuTTY) должны выглядеть следующим образом:

Raspberry Pi RS232 Board v1.0 p6.jpg

5. Установите коммуникацию с Raspberry Pi

Raspberry Pi RS232 Board v1.0 p4.jpg
