Микроконтроллерная плата LinkIt ONE[1]

LinkIt ONE 1.jpg

LinkIt ONE – это микроконтроллерная плата с открытым кодом, предназначенная для прототипирования проектов в области интернета вещей и носимой электроники. Это совместный проект компаний Seeed Studio и MediaTek. Помимо главного чипа MediaTek Aster (MT2502) плата также оснащена вспомогательными чипами для WiFi (MT5931) и GPS (MT3332). Кроме того, LinkIt ONE поддерживает связь по GSM, GPRS и Bluetooth. Распиновка LinkIt ONE аналогична платам Arduino, что упрощает подключение к ней датчиков, Arduino-шилдов и других периферийных устройств.

Купить LinkIt ONE можно по этой ссылке.

Примечание: Плата LinkIt ONE и ее SDK содержат очень много функций, в которых легко запутаться. Поэтому перед тем, как начинать работать с платой, ознакомьтесь с данной статьей. Базовую техническую поддержку можно найти на форуме Seeed Studio, посвященном LinkIt ONE, а более продвинутую – на форумах MediaTek LinkIt ONE. На этих форумах много FAQ-материалов о LinkIt ONE, поэтому перед тем, как задать вопрос, рекомендуем поискать решение проблемы самостоятельно.

Особенности

  • Многофункциональность – чип на базе ARM7 EJ-S, коммуникация по GSM, GPRS, WiFi, Bluetooth BR/EDR/BLE и GPS, аудиокодеки и слот для SD-карты
  • Распиновка аналогична Arduino, включая цифровые и аналоговые I/O контакты, ШИМ, I2C, SPI, UART и питание
  • Оснащена разными интерфейсами, что позволяет подключать большой диапазон устройств (включая Grove-модули)
  • Наличие MediaTek LinkIt SDK (для Arduino) и доступ к сервису адаптируемого производства Seeed Studio, что позволяет быстро воплотить идеи в рабочие прототипы

Характеристики

Варианты использования

  • Интернет вещей
  • «Умный» дом
  • Носимая электроника
  • Промышленное производство
  • Хаб датчиков
  • Автоматизация и транспорт

Вот несколько руководств для проектов, которые можно выполнить на базе LinkIt ONE:

Описание и расположение компонентов

1000px-LinkItONE RESOURCE.png

Переключатели

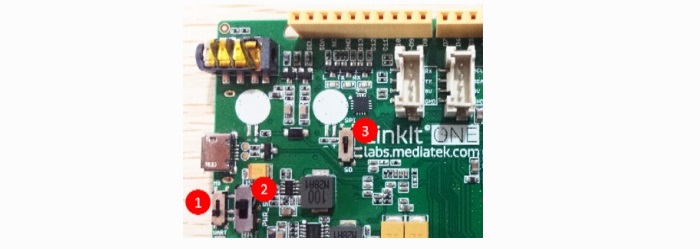

Плата LinkIt ONE оснащена тремя переключателями. Их расположение показано на фото ниже:

LinkIt ONE Wiki Button.jpg
Номер переключателя Назначение Позиция 1 Позиция 2
1 Режим работы MS. Если LinkIt ONE подключена к сети, то он будет видеть ее как USB-накопитель на 10 Мб. Программа в этом режиме выполняться не будет. Любой файл, скопированный на этот накопитель, можно прочесть с помощью кода. UART. В этом режиме на плату можно записывать прошивку.
2 Питание BAT. Питание платы идет от литий-ионной батареи. Чтобы зарядить батарею, поставьте переключатель в это положение и подключите плату к ПК. USB. Питание платы идет от USB-порта. Ставьте переключатель в это положение, когда к плате не подключена батарея.
3 Доступ к контактам или SD-карте SPI. Открывает доступ к внешним SPI-контактам (D10 – D13) SD. Открывает коду доступ к SD-карте, а также отключает доступ к SPI-контактам (D10-D13)

Примечание: Будьте осторожнее, работая с разъемом Micro USB Type-B. Он хрупкий, и его можно случайно сломать.

С чего начать

Эта глава рассказывает, как настроить LinkIt ONE для работы с проектами. Более продвинутые инструкции смотрите на сайте MediaTek.

Установка IDE Arduino

Загрузите (отсюда) и установите последнюю версию среды разработки IDE Arduino.

Установка MediaTek LinkIt ONE SDK

Проделайте следующее:

  1. Загрузите LinkIt SDK для Arduino. При написании этого руководства используется Windows SDK (бета) v1.1.11. Руководства к версиям для Windows и Mac OS X можно найти тут
  2. Распакуйте загруженные файлы в папку установленной IDE Arduino
  3. Сделайте двойной клик по файлу *.exe и установите SDK
  4. После установки LinkIt ONE SDK среда IDE Arduino начнет работать как LinkIt ONE IDE

Установка драйверов

1. Если используете Windows 8/8.1, отключите обязательную проверку подписи драйверов. О том, как это сделать читайте тут.

2. Выставьте переключатель MS/UART в положение UART и подключите LinkIt ONE к ПК

3. Откройте «Диспетчер устройств». Там будут показаны следующие COM-порты:

LinkIt ONE Wiki Temp1.jpg

4. Установите драйвер из папки «...\LinkIt_ONE_IDE\drivers\mtk»

5. После установки драйверов «Диспетчер устройств» должен показать два порта:

a. MTK USB Debug Port – для загрузки кода
b. MTK USB Modem Port – для печатающих функций вроде Serial.println()
LinkIt ONE Wiki Temp2.jpg

Примечание: Официального драйвера для Windows 10 пока нет. Пользователи Windows 10 могут установить драйверы для Windows 7 вручную из «Диспетчера устройств». Они находятся там же – в папке «...\LinkIt_ONE_IDE\drivers\mtk».

Обновление прошивки

Прошивку LinkIt ONE нужно периодически обновлять. Последнюю версию прошивки можно найти в последней версии LinkIt SDK.

1. Перед загрузкой прошивки убедитесь, что переключатели стоят в нужном положении. Переключатель MS/UART должен стоять в положении MS, а USB/BAT – в USB

LinkItONEUpdateFirmware2 1.jpg

2. Запустите программу FirmwareUpdater.exe, которая находится в папке «...\LinkIt_ONE_IDE\hardware\tools\mtk».

LinkItONEUpdateFirmware 2.jpg

3. Кликните по зеленой кнопке загрузки, а затем подключите LinkIt ONE к компьютеру. Подождите, пока обновление не завершится.

LinkItONEUpdateFirmware ok 3.jpg

Загрузка кода (мигание светодиодом)

1. Переключатели платы должны быть настроены таким образом, чтобы на LinkIt ONE можно было записывать прошивку. Соответственно, переключатель MS/UART должен стоять в положении UART, а USB/BAT – в USB.

LinkIt ONE Wiki Temp3.jpg

2. Кликните в LinkIt IDE на File > Examples > Basics > Blink

3. Кликните на Tools > Port и выберите COM-порт, чей номер соответствует порту MTK USB Debug Port в «Диспетчере устройств»

4. Скомпилируйте и загрузите код на плату

В результате должен замигать светодиод «L».

Подключение антенн

В комплекте с LinkIt ONE идут три антенны:

Подключите их к плате следующим образом:

Linkit one antenna.jpg

Примечания:

  • Отключая антенну от платы, будьте аккуратны. Не прикладывайте много силы
  • Вынимая или вставляя коннектор, старайтесь делать так, чтобы ваше усилие было направлено перпендикулярно плате. В противном случае вы рискуете повредить разъемы для антенн

Установка SIM-карты и SD-карты

LinkIt ONE поддерживает стандартного размера SIM-карты и карты MicroSD. Вставьте их как показано на фото ниже:

LinkItONE SIM SDCard Insert.jpg

Работа с демо-примерами

В комплекте с LinkIt ONE SDK идет множество примеров, демонстрирующих использование GSM, GPRS, WiFi, Bluetooth, GPS, аудио и т.д. Также обратите внимание на руководство пользователя и справочник по API.

Совместимость с Grove-модулями и шилдами

Хотя Grove-модули и шилды позволяют расширить возможности проекта, не все они совместимы с IoT-платой LinkIt ONE. Список совместимых Grove-модулей и шилдов можно найти по этой ссылке.

Демо-проекты

Компания Seeed Studio выпускает для платы LinkIt ONE специальный набор с компонентами вроде макетной платы, проводов-перемычек, цветных светодиодов, резисторов и т.д. В комплекте с этим набором также идет 10 руководств, которые позволяют новичку познакомиться с функционалом платы. Вот они:

GitHub-репозиторий с демо-проектами для этого набора находится по этой ссылке.
