Плата Arch BLE[1]

Arch BLE.jpg

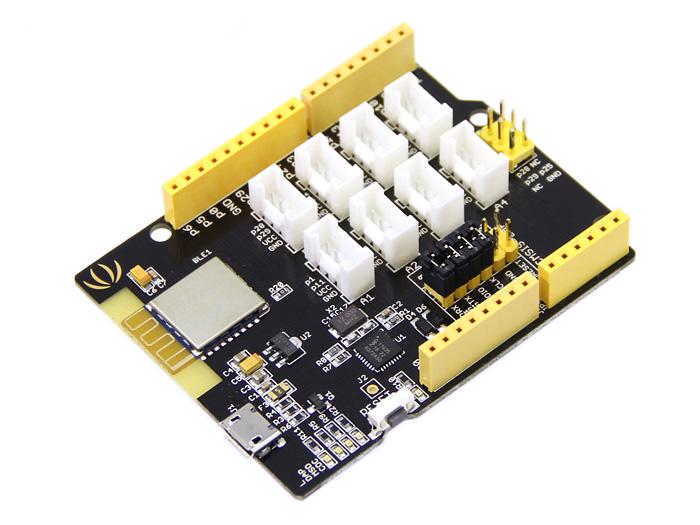

Arch BLE – это микроконтроллерная плата на базе чипсета Nordic nRF51822. Плата имеет форм-фактор Arduino и оснащена несколькими Grove-портами. Как заявляют разработчики, Arch BLE очень удобно использовать в качестве BLE-устройства (от «Bluetooth low energy», что значит «Bluetooth с низким энергопотреблением»).

Чипсет nRF51822 – многопротокольная однокристалльная ИС, предназначенная для проектов, требующих очень низкого энергопотребления. В него встроены трансивер, микроконтроллер ARM Cortex M0, 256 Кб flash-памяти и 16 Кб памяти RAM. Чипсет nRF51822 поддерживает BLE и стеки протоколов для работы в диапазоне 2,4 ГГц.

Купить плату Arch BLE можно по этой ссылке.

Особенности

  • Особенности, связанные с платформой mbed
    • Онлайн-IDE
    • Простой в использовании SDK (C/C++)
    • Удобные библиотеки
  • Интерфейсная прошивка CMSIS-DAP (для микроконтроллера LPC11U35)
    • Запись прошивки методом «drag-n-drop» (т.е. «перетащи и брось») прямо в ОС
    • Отладка при помощи стандарта CMSIS-DAP
    • Коммуникация по виртуальному USB-порту
  • Форм-фактор Arduino
  • Grove-порты
  • Чипсет nRF51822 производства Nordic (BLE 4.0, 2.4 ГГц, многопротокольный)
    • Процессор ARM Cortex M0
    • 256 Кб flash-памяти
    • 16 Кб памяти RAM
    • Цифровые контакты, поддерживающие I/O операции
  • Коннектор MicroUSB-B

Распиновка

Arch BLE Pinout.png

С чего начать

Get started with mbed.png
  1. Кликните здесь, чтобы залогиниться или зарегистрироваться в mbed
  2. Импортируйте программу «mbed_blinky»
  3. Кликните по иконке Compile, которая находится вверху на панели инструментов, а затем загрузите скомпилированный HEX-файл
  4. Просто перетащите и бросьте загруженный HEX-файл на диск MBED

Вы можете открыть файл «main.cpp» и отредактировать программу. К примеру, код ниже мигает светодиодом каждые 0,1 секунды.

  1. #include "mbed.h"
  2.
  3.     DigitalOut led(p30);  //  встроенный светодиод, подключенный к p30
  4.
  5.     int main()
  6.     {
  7.         while (true) {
  8.             led = !led;
  9.             wait(0.1);
  10.         }
  11.     }

Примечание: Если вы получите ошибку компилятора о том, что файл «device.h» не найден, попробуйте обновить библиотеку «mbed» в своей программе до последней версии.

Демо-проекты

Эта глава описывает несколько проектов, которые можно создать с помощью Arch BLE.

Лента из RGB-светодиодов, управляемая со смартфона

Сначала убедитесь, что у вас есть следующие компоненты:

Теперь подключите ленту к Arch BLE, как показано на схеме ниже:

Ble color pixels bb.png


Color pixels app.png

Далее выполните следующие действия:

  1. Загрузите файл «BLE_Color_Pixels_Arch_BLE.hex»
  2. Скопируйте этот HEX-файл на диск MBED платы Arch BLE
  3. Загрузите на смартфон приложение Color Pixels Android

Если хотите модифицировать программу, кликните здесь, и она откроется в онлайн-IDE mbed.

Если BLE-устройство часто отключается, стабильность соединения можно улучшить изменением параметров BLEAdvertising Duration (в файле «main.cpp»), Min Interval и Max Interval (в файле «nRF51822/projectconfig.h»):

#define CFG_GAP_CONNECTION_MIN_INTERVAL_MS           20     /**< допустимый минимум для интервала соединения */
#define CFG_GAP_CONNECTION_MAX_INTERVAL_MS          200     /**< допустимый максимум для интервала соединения */

Игрушечная машинка, управляемая с мобильного телефона

Убедитесь, что у вас есть следующие компоненты:

Затем выполните действия, описанные в этом руководстве.

Обновление прошивки

Последняя версия прошивки для платы Arch BLE – это v0221, выпущенная 2 марта 2015 года. Чтобы узнать версию и дату выпуска своей прошивки, откройте в текстовом редакторе файл «MBED.HTM», находящийся на диске MBED.

Изменения:

  • 2014-06-26 – Первая версия
  • 2014-08-25 – Добавлена возможность записывать прошивку методом «drag-n-drop» (без использования Softdevice); прошивка представляет собой HEX-файл, генерируемый gcc
  • 2014-10-08 – Вместо переподключения USB-порта теперь можно использовать USB EJECT INSET (прим. пер. – непонятно, что это; возможно, новая функция прошивки или функционал Windows для извлечения USB-устройства). Также увеличен размер буфера линии связи для HEX-данных (c 64 до128 байт)
  • 2015-02-03 – Починен баг «Read-only file system», появляющийся на Mac OS X 10.10 Yosemite

Известные проблемы:

  • Есть проблема при прямой загрузке HEX-файла на диск MBED при помощи браузера Chrome. Причина в том, что Chrome во время загрузки создает временный файл. Если используете Chrome, сохраните HEX-файл в другом месте, а затем скопируйте его на диск MBED.

Разные версии прошивок для Arch BLE:

Для того, чтобы записать прошивку, сделайте следующее:

  • Зажмите кнопку на Arch BLE и включите плату
  • Появится диск CRP DISABLD
    • На Windows замените BIN-файл со старой прошивкой на BIN-файл с новой прошивкой (скачать ее можно по ссылкам выше)
    • На Linux/Mac используйте команду dd if={new_firmware.bin} of={firmware.bin} conv=notrunc
