Плата Xadow с 3-осевым акселерометром (±400g)[1]

Xadow 3Axis Accelerometer400g 1.jpg

Эта плата оснащена цифровым 3-осевым линейным акселерометром H3LIS331DL. Он очень маленький (3 мм х 3 мм х 1 мм), имеет очень низкие требования к энергопотреблению (300 мкА в обычном режиме) и выводит данные через интерфейс I2C. Кроме того, этот акселерометр может работать в энергосберегающем режиме (10 мкА) и оснащен функцией «умного» сна (акселерометр будет находиться в спящем режиме, но при обнаружении прерывания «проснется», а затем увеличит пропускную способность и скорость вывода данных). Пользователь также может выбрать между разными диапазонами измеряемых данных – ±100, ±200 и ±400 гал, а частота вывода данных может варьироваться между 0.5 Гц и 1 кГц.

Купить плату Xadow с 3-осевым акселерометром (±400g) можно по этой ссылке.

Особенности

  • Диапазон напряжения (постоянный ток) – между 2.2 и 3.6 вольтами
  • Форм-фактор Xadow
  • Измерение ускорения свободного падения на 3 осях
  • Компактный корпус акселерометра – TFLGA (3 мм х 3 мм х 1 мм)
  • Низкое энергопотребление (типичное) – 300 мкА при 3.3 вольтах
  • Динамически изменяемые диапазоны измеряемых значений: ±100, ±200, ±400 гал
  • Передача данных через интерфейс I2C (адрес – 0xE7)
  • Предел ударостойкости – 10000 гал
  • Сертификация ECOPACK/RoHS

Варианты использования

  • Распознавание физического воздействия (к примеру, ударов)
  • Запись лог-данных о физическом воздействии

Использование

Давайте сделаем проект, который будет просто считывать «сырые» данные от акселерометра. Для этого плату Xadow с 3-осевым акселерометром (±400g) сначала нужно подключить к главной плате Xadow (имеется в виду плата Xadow Main Board; она не совместима с модулями Xadow версии 2 и RePhone). Выглядеть это будет примерно так:

Xadow-3-Axis Digital Accelerometer Connection 2.jpg

Примечание: Подключая кабель, следите за тем, чтобы одна его сторона была подключена к порту, который находится на стороне со срезанными углами, а другая – к порту, который находится на стороне с целыми углами. Пример показан на картинке выше.

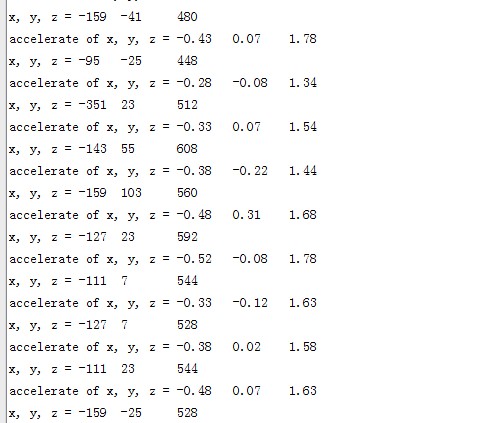

Теперь загрузите на плату вот этот код. Затем откройте монитор порта, чтобы посмотреть результаты. Скетч преобразует выходные данные в галы (g), т.е. единицы измерения гравитации, и результат будет выглядеть примерно так:

Xadow - 3-Axis Digital Accelerometer(±400g) Raw data of H3LIS331DL 3.jpg
