Гистограмма расстояния с помощью сдвигового регистра 74HC595 и ИК-датчика расстояния

Данный пример демонстрирует как создать гистограмму расстояния с 8-ю светодиодами задействуя только 3 цифровых контакта Arduino и ИК-датчик расстояния. В этом нам поможет сдвиговый регистр 74HC595.

Схема работы кода(o - светодиод не горит, к - красный светодиод горит, з - зеленый светодиод горит, ж - желтый светодиод горит), где справа указаны значения которые мы будет передавать регистру сдвига:

  1. oooooooo 0
  2. oooooooз 1
  3. ooooooзз 3
  4. oooooззз 7
  5. ooooзззз 15
  6. oooжзззз 31
  7. ooжжзззз 63
  8. oжжжзззз 127
  9. кжжжзззз 255

Сдвиговый регистр это синхронное устройство, он принимает данные по нарастающему фронту сигнала. В данном случае, когда мы подаем на вход SH_CP сдвигового регистра 74HC595 высокий уровень сигнала, все значения, хранящиеся в нем сдвигаются на одну позицию и происходит запись в первую ячейку значения которое установлено на входе DS сдвигового регистра 74HC595. Данные из последней ячейки или отбрасываются или передаются на выход Q7"(при каскадном подключении). За восемь тактов мы можем загрузить в регистр сдвига новые значения. При подаче на вход ST_CP сдвигового регистра 74HC595 высокого уровня напряжения, происходит вывод значений, хранящихся в ячейках, на выходы регистра.

В данном примере мы будем использовать встроенную функцию shiftOut для поразрядной выдачи данных на выход Arduino, которая упростит работу со сдвиговым регистром.

Она принимает в качестве аргументов:

  • номер контакта Arduino, подключенный к контакту DS ввода последовательных данных сдвигового регистра;
  • номер контакта Arduino, подключенный к тактовому контакту SH_CP сдвигового регистра;
  • порядок выдачи битов;
    • MSBFIRST - старший бит будет отправлен первым;
    • LSBFIRST - младший бит будет отправлен первым;
  • значение для вывода на выводы сдвигового регистра;

Необходимые компоненты

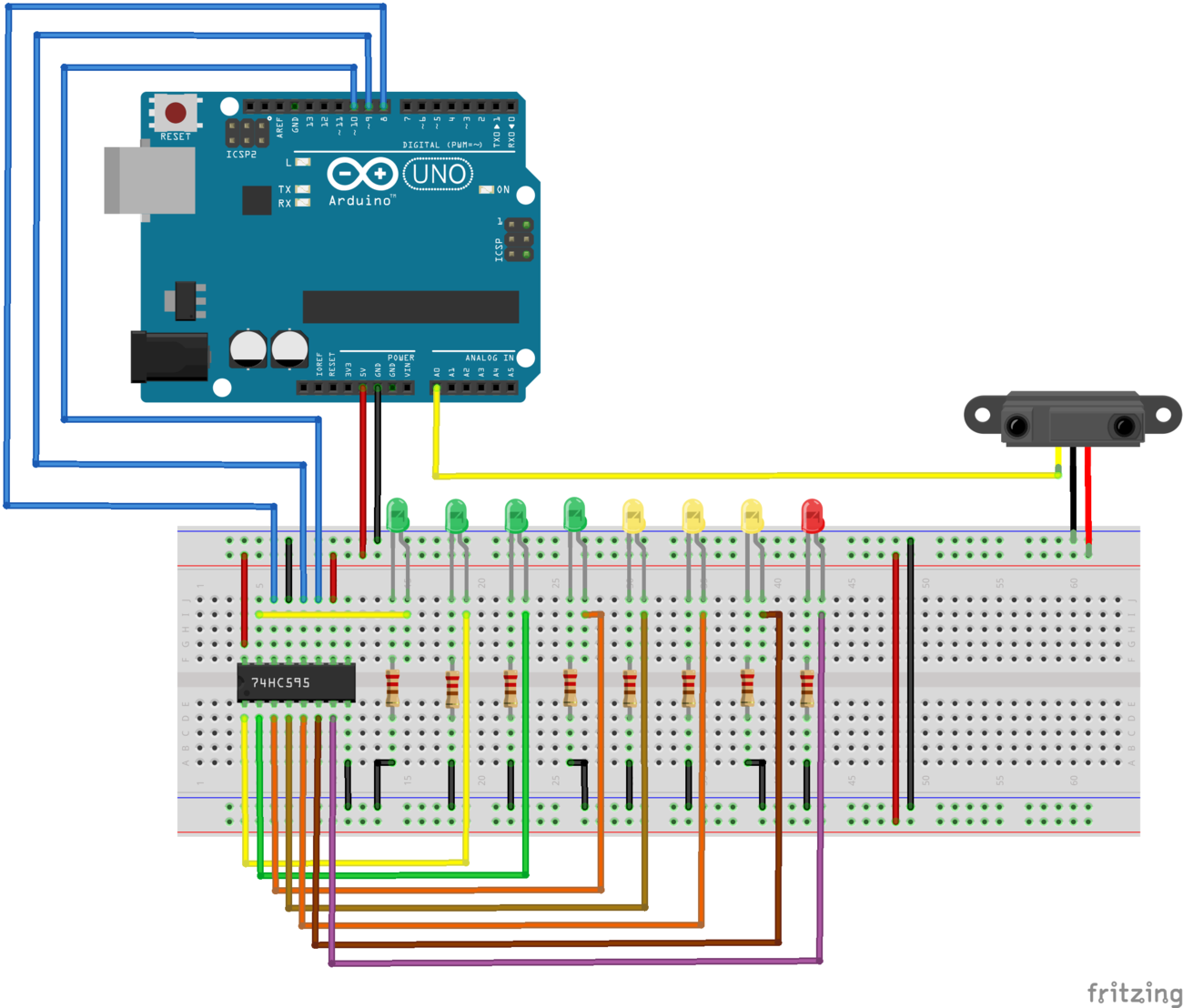

Схема

Arduino uno ledbar ir distance 1.png
Распиновка сдвигового регистра 74HC595
Контакты 1-7, 15 Q0-Q7 Выходные контакты
Контакт 8 GND «Земля», Vss
Контакт 9 Q7’’ Контакт для вывода последовательных данных
Контакт 10 MR Контакт, позволяющий «очистить» значения на всех выходных контактах и выставить их на LOW (если подать на него LOW)
Контакт 11 SH_CP Тактовый контакт для сдвигового регистра
Контакт 12 ST_CP Тактовый контакт для регистра данных (контакт-защелка)
Контакт 13 OE Контакт, разрешающий вывод данных (если подать на него LOW)
Контакт 14 DS Контакт для ввода последовательных данных
Контакт 16 Vcc Контакт для питания напряжением с положительным зарядом
Распиновка ИК-датчика расстояния Sharp GP2Y0A41SK0F

Код

  1. #define SER   8                                      // Контакт для ввода последовательных данных в сдвиговый регистр
  2. #define LATCH 9                                      // Тактовый контакт для регистра данных (контакт-защелка)
  3.                                                      // служит для одновременного вывода полученных последовательных данных
  4.                                                      // на параллельные выходы сдвигового регистра
  5. #define CLK   10                                     // Тактовый контакт для сдвигового регистра
  6.                                                      // При подаче HIGH происходит запись одного бита в сдвиговый регистр
  7. #define DIST  0                                      // Контакт для подключения датчика расстояния
  8.
  9. int vals[9] = {0,1,3,7,15,31,63,127,255};            // возможные значения для регистра сдвига
  10.
  11. int maxVal = 500;                                    // максимальное значение расстояния
  12. int minVal = 0;                                      // минимальное значение расстояния
  13.
  14. void setup()
  15. {
  16.   //Установка выводов как выходов
  17.   pinMode(SER, OUTPUT);
  18.   pinMode(LATCH, OUTPUT);
  19.   pinMode(CLK, OUTPUT);
  20. }
  21.
  22. void loop()
  23. {
  24. int distance = analogRead(DIST);                     // считываем значение с датчика расстояния
  25. distance = map(distance, minVal, maxVal, 0, 8);      // масштабируем значение
  26. distance = constrain(distance,0,8);                  // накладываем ограничение на диапазон возможных значений
  27.
  28. digitalWrite(LATCH, LOW);                            // устанавливаем LATCH в LOW, чтобы значения на параллельных выходах
  29.                                                      // сдвигового регистра не изменялись во время ввода последовательных
  30.                                                      // данных
  31. shiftOut(SER, CLK, MSBFIRST, vals[distance]);        // ввод последовательных данных в сдвиговый регистр
  32. digitalWrite(LATCH, HIGH);                           // устанавливаем LATCH в HIGH для вывода значений
  33.                                                      // на параллельные выводы сдвигового регистра
  34. delay(10);                                           // задержка 10 мс.
  35. }
