Применение управляющих символов при выводе значений потенциометра в последовательный порт

Данный пример демонстрирует применения управляющих символов '\n'(переход на новую строку) и '\t'(табуляция) при выводе считанных значений с потенциометра в табличном виде. Управляющие символы позволяют изменить форматирование выводимых на печать данных.

Необходимые компоненты

Монтажная схема

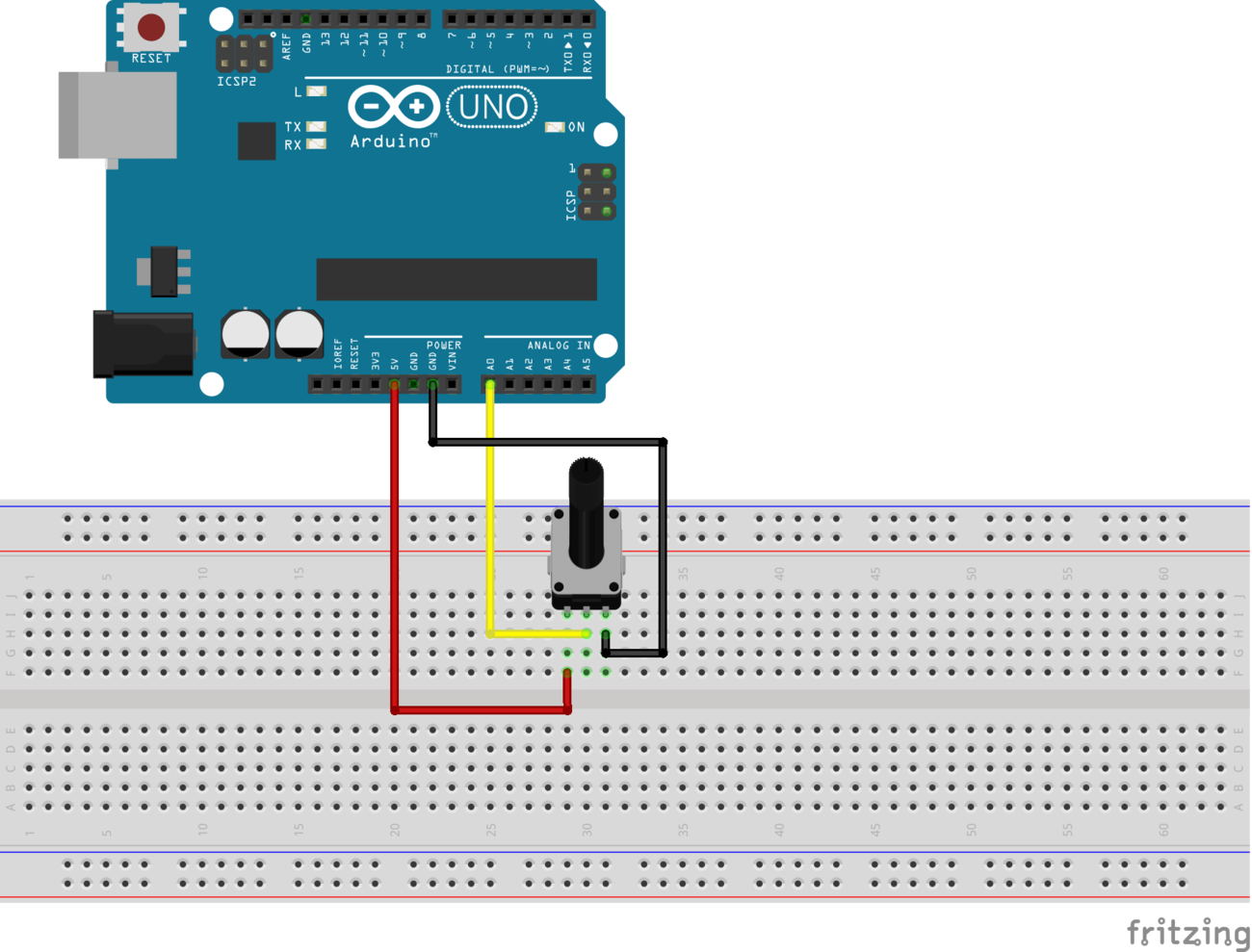

Соедините контакт 5V Arduino с любым крайним контактом потенциометра, а контакт GND Arduino с другим крайним контактом потенциометра. Средний контакт потенциометра соедините с 0-ым аналоговым входом Arduino.

Arduino uno pot serial.png

Код

  1. #define POT 0                                                    // Подключение к 0-му аналоговому входу потенциометра
  2.
  3. void setup()
  4. {
  5.   Serial.begin(9600);                                            // Инициализация передачи данных по последовательному порту на скорости 9600 бод
  6. }
  7.
  8. void loop()
  9. {
  10.   Serial.println("\n№ аналогового вывода\t'Сырые данные'\tПроценты");
  11.   Serial.println("------------------------------------------------");
  12.   for (int i = 0; i < 10; i++)
  13.   {
  14.     int val = analogRead(POT);                                   // Читаем значения с потенциометра
  15.     int per = map(val, 0, 1023, 0, 100);                         // Конвертируем в проценты
  16.
  17.     Serial.print("A0\t\t\t");
  18.     Serial.print(val);                                           // Выводим на печать в последовательный порт необработанные("сырые") аналоговые значения
  19.     Serial.print("\t\t");
  20.     Serial.print(per);                                           // Выводим на печать в последовательный порт значения в процентах
  21.     Serial.println("%");                                         // Выводим на печать в последовательный порт символ % и новой строки
  22.     delay(1000);                                                 // Ожидаем 1 секунду перед повторением алгоритма
  23.   }
  24. }
