Адаптация макетной платы под ESP32

ESP32-платы плохо совместимы с макетными платами, но их можно адаптировать, и в этом Разделе мы покажем, как это сделать.

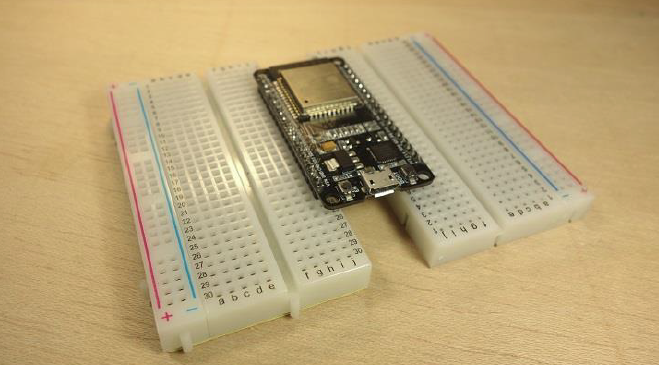

Esp32 breadboard friendly 1.PNG

Примечание: Этим советом поделился Гео Массар.

ESP32 на двух макетных платах

Как правило, по обеим сторонам макетной платы находятся планки для питания. Отсоедините одну из этих планок от своей макетной платы как показано на фото ниже.

Esp32 breadboard friendly 2.PNG

Проделайте то же самое со второй макетной платой.

Esp32 breadboard friendly 3.PNG

Теперь вставьте ESP32 в контакты обеих модифицированных макетных плат.

Esp32 breadboard friendly 4.PNG

Вуаля! Теперь вы можете создавать ESP32-прототипы с помощью этих двух адаптированных макетных плат.
