ESP-01

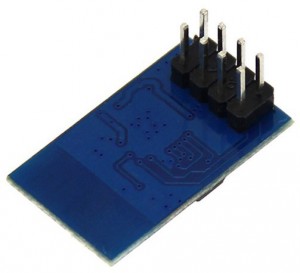

Изображение модуля
Распиновка
Бренд
Название модуля ESP-01
Количество контактов 8
Количество GPIO контактов 3
GPIO-контакты 0, 2, 16
Установленный модуль ESP8266
АЦП
Нет
Нет
Шаг выводов 2.54 мм.
Разъём 2 ряда по 4 смонтированных штыревых линеек
Индикация
Да
Да
Антенна PCB
Экран
Нет
Нет
USB-To-Serial
Нет
Нет
Удобство установки на макетную плату Средне
Длина 14.3 мм.
Ширина 24.8 мм.
Область применения Простой автономный узел или WiFi-шилд для Arduino
Примечание Существует несколько вариаций! Самый ходовой модуль. Эта версия может быть известна как V090 или V091.


Описание[1]

Это, возможно, один из самых популярных модулей, но не самый удобный. Он маленького размера (24,75 мм х 14,5 мм), благодаря чему его можно уместить даже в очень небольшой корпус. Он оснащен двумя штырьковыми GPIO-контактами, которые можно использовать для управления периферийными устройствами. Кроме того, при помощи адаптера Serial-USB вы можете даже записывать на него альтернативные прошивки. По умолчанию на него установлена одна из AT-прошивок (т.е. прошивок, использующих AT-команды), позволяющая использовать его вместе с Arduino. Одним из серьезных недостатков ESP-01 является расположение контактов: два ряда штырьков находятся так близко друг к другу, что это может привести к короткому замыканию. Таким образом, прототипирование усложняется тем, что модуль невозможно напрямую подключить к макетной плате. Однако можно подключить опосредованно – либо через самодельный адаптер, либо при помощи проводов-перемычек типа «мама-папа».

Распиновка
