Филамент, светящийся в темноте[1]

В этой статье мы узнаем о разных видах светящегося филамента, из чего они сделаны, как печатать с помощью такого материала и для каких проектов его можно использовать.

Выжимка для тех, у кого нет времени (для читателей, которым не хватает времени):

  • Что: Светящийся в темноте PLA или ABS
  • Для чего: Игрушки, декорации к Хэллоуину и т.д.
  • Преимущества:
    • Работать с таким материалом – сплошное веселье
    • Печать и обращение со светящимися PLA и ABS точно такие же, как и для их стандартных аналогов
  • Недостатки:
    • Дороже, чем стандартные PLA и ABS
    • Эффект свечения у красного, фиолетового и желтого филаментов довольно слабый
  • Итого: Светящиеся в темноте ABS и PLA содержат фосфоресцирующие материалы, т.е. материалы, которые светятся в темноте, если перед этим поставить их под источник света. 3D-печать светящимися филаментами ничем не отличается от печати стандартными аналогами. Можно использовать для печати «мерцающего Джека» (тыквенной головы с прорезями, формирующими устрашающее лицо), игрушек, домов с привидениями и т.д. Если хотите, чтобы объект светил максимально ярко, лучше используйте зеленый филамент.

Что такое светящийся в темноте филамент?

По сути, это все тот же стандартный PLA/ABS, к которому был добавлен так называемый «фосфоресцирующий материал». Производители используют, как правило, сульфид цинка, сульфид кальция или алюминат стронция – материалы, которые светятся какое-то время после того, как были подвержены световому воздействию (оно может быть и искусственным, и естественным).

Научным определением этого явления является «фосфоресценция», т.е. процесс, при котором некий объект впитывает энергию, а затем медленно высвобождает ее в форме света. Фосфоресценция – это специфический вид фотолюминесценции. Другими словами, филаменту или напечатанному с его помощью объекту для подзарядки требуется электромагнитная радиация (т.е. свет), однако слова «радиация» бояться совершенно не стоит – этот материал безопасен.

В сущности, пигменты просто поглощают фотоны, идущие от источника света, а затем сами начинают излучать поглощенный свет на протяжении определенного периода времени. Это свечение особенно хорошо наблюдается в темноте, поэтому подобные материалы и называют, как правило, «светящимися в темноте».

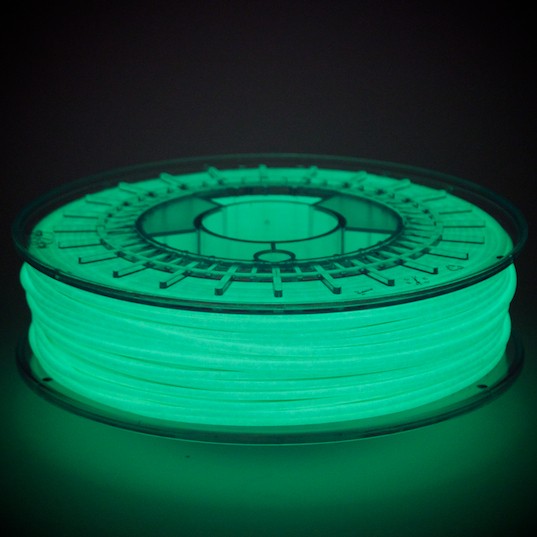

Катушка филамента GlowFill от ColorFabb

Покупка светящегося филамента

В зависимости от материала, который использовался в качестве мастербатча, производитель может добиться, чтобы итоговый филамент был зеленого, синего, красного, розового, желтого или оранжевого цвета. То есть, сейчас ассортимент цветов значительно шире, хотя до недавних пор самым распространенным светящимся филаментом был зеленый ABS. Все эти 3D-печатные материалы доступны в диаметрах 1,75 мм и 3 мм.

Одна из вещей, на которую стоит обратить внимание – это цена. Главное правило: чем дешевле филамент, тем меньше в нем «светящегося» пигмента и тем тусклее будет светиться напечатанный из него объект. Кроме того, судя по отзывам на Amazon, пользователи, за исключением зеленого и синего цветов, недовольны световыми свойствами филамента. Поэтому, если вы хотите добиться максимального свечения, лучше придерживаться зеленого или синего ABS/PLA.

Если вы перед покупкой целой катушки хотите протестировать филамент, я бы посоветовал заглянуть сюда. Здесь предлагают тестовые образцы филамента длиной от 5 до 10 метров, чего вполне достаточно для пары тестовых объектов. Если же вы хотите купить целую катушку, я бы порекомендовал замечательный ColorFabb GlowFill – тесты показали, что светится он довольно долго и ярко.

Светящиеся филаменты атомно-зеленого и синего цветов

Светящийся ABS

  • Температура экструзии: 210°C - 240°C (при печати с выключенным вентилятором).
  • Нужна ли нагревательная платформа: Да.
  • Плюсы: Возможность выбрать между разными цветами (зеленым, синим, фиолетовым, красным), простота постобработки (склеивание, шлифование), пригоден для печати прочных и надежных объектов.
  • Минусы: Подвержен выгибанию, во время печати источаются газы.
  • Условия хранения: Хранить нужно в контейнере или гриппере.
  • Цена: 23-40 долларов за килограмм.

Светящийся PLA

  • Температура экструзии: 180°C - 220°C.
  • Нужна ли нагревательная платформа: Нет.
  • Плюсы: Возможность выбрать между разными цветами (зеленым и синим), менее подвержен выгибанию, газов при печати не источается.
  • Минусы: Более сложная постобработка, более хрупок (если сравнивать с ABS).
  • Условия хранения: Хранить нужно в контейнере или гриппере.
  • Цена: 23-40 долларов за килограмм.

Как печатать с помощью светящегося филамента

Работая со светящимся филаментом, представьте, что это все тот же стандартный PLA/ABS. Никаких особых мер предосторожности и инструкций для него не нужно. Я бы порекомендовал начать с ваших обычных настроек для ABS/PLA, а затем подстроить температуры экструдера и платформы, если будет нужно.

Впрочем, есть момент, на который стоит обратить внимание. При свете объекты из светящегося филамента могут выглядеть по-другому, чем в «светящемся» режиме. К примеру, объекты из зеленого светящегося филамента при свете имеют беловатый оттенок (с некоторой прозрачностью), поэтому, если во время печати будут возникать какие-то проблемы, заметить это будет немного трудно.

Совет: Для того чтоб ваш объект светился максимально ярко, я бы рекомендовал отслайсить его таким образом, чтобы у него не было (или почти не было) заполнения, но при этом были дополнительные стенки. Чем толще оболочка объекта, тем ярче он будет светиться в темноте.

Я решил протестировать это, напечатав простой куб – безо всякого наполнения, но с дополнительными стенками. Взгляните на фото ниже. Разница очевидна: куб с четырьмя стенками светится гораздо ярче, чем куб, у которого всего одна стенка.

Glow-filament shell-comparison01.png

Эффект от дополнительных стенок становится еще более очевидным спустя несколько минут, когда свечение начинает угасать:

Glow-filament shell-comparison02.png

Также мне бы хотелось наглядно показать вам, как долго длится эффект свечения. Для этого я сфотографировал двух динозавров спустя определенные промежутки времени после того, как был выключен свет. Настройки камеры не изменялись. Как видите, эффект свечения наиболее силен лишь в первые несколько минут. Также стоит отметить, что фото, сделанные спустя 5-10 минут после выключения света, плохо демонстрируют оставшийся эффект – даже «угомонившись», объекты еще очень долгое время продолжают излучать пугающе-зловещее свечение.

Сразу после выключения света


Спустя 2 минуты


Спустя 5 минут


Спустя 10 минут

Что можно напечатать с помощью светящегося филамента

Поскольку я купил целую катушку светящегося ABS, то решил наиграться вдоволь. Особенно впечатляющих результатов можно достичь, если напечатать большой объект и поместить внутри него источник света – такое почти наверняка впечатлит и вашу семью, и друзей.

Дети тоже любят этот материал, особенно если сделать из него каких-нибудь животных, призраков или другие фигурки, и они будут светиться в темноте, пока ребенок будет ложиться спать. Детский спрос есть также и на объекты вроде звездочек – их можно развесить на стенах или подвесить к потолку, и эти друзья сделают пребывание в темноте не таким страшным.

Если интересно, можете взглянуть на нашу галерею объектов, напечатанных с помощью светящегося филамента. Надеемся, они послужат источником вдохновения для ваших собственных творений!


Glow-in-the-dark-Filament-roll-1024x681 1.jpg


3D-печатные лампы – при свете © treehugger.com

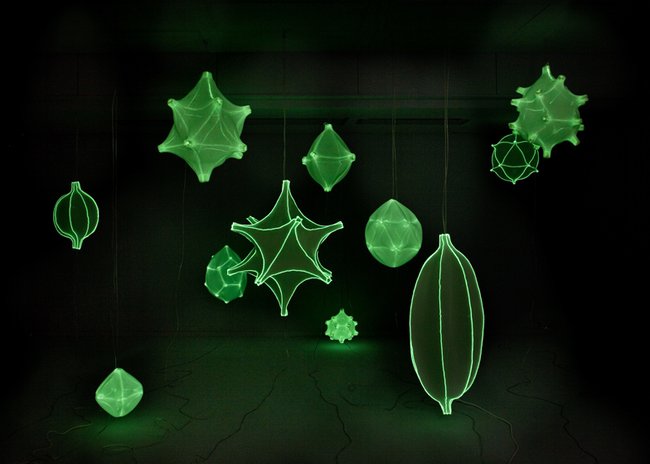

3D-печатные лампы – в темноте © treehugger.com


Филамент Colorfabb Glowfill © ColorFabb


Glow-in-the-dark-filament 46-1024x683 5.jpg


Glow-in-the-dark-filament 12-1024x683 6.jpg


Светящиеся в темноте туфельки © imaker3d.com.au


Glow-in-the-dark-prints 8.jpg


DSC09833-1024x681 9.jpg

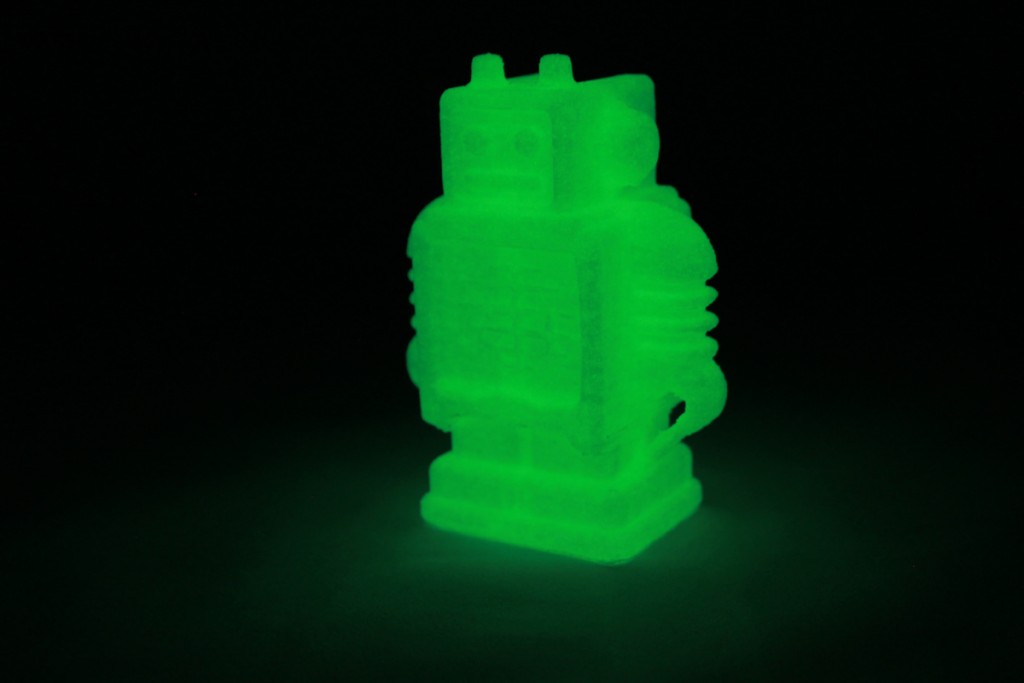

Glow-in-the-dark-filament 49-1024x683 10.jpg


Светящийся Джек © homeautomationguru.com


Glow-in-the-dark-filament 15-1024x683 12.jpg

Если интересно, то фигурка динозавра, которую использовали для тестирования светящегося филамента – это Robber Rex от Джима Родда. Скачать ее можно отсюда.

См.также

Партнерские ресурсы
Криптовалюты
Магазины
Хостинг
Разное

Внешние ссылки

  1. ↑ What Material Should I Use For 3D Printing? – Advanced Materials Review #4 – Glow in the Dark Filament
