I2C
I2C — Inter-Integrated Circuit (т.е. «схема для внутренних соединений»)

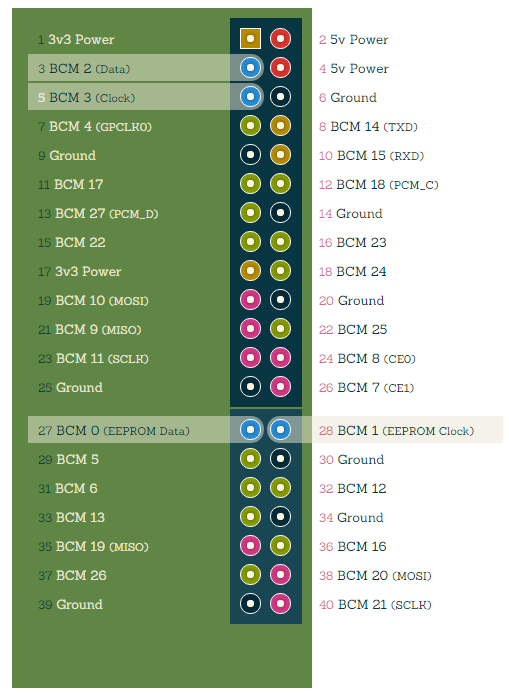

Одна из главных функций I2C-контактов Raspberry Pi — коммуникация с разнообразными периферийными устройствами: от IO-расширителей до Atmega-контроллеров.
Для того, чтобы верифицировать периферийное I2C-устройство, подключенное к Pi, нужна лишь пара строчек кода:
sudo apt-get install i2c-tools
sudo i2cdetect -y 1
Доступ к I2C от Python осуществляется при помощи библиотеки smbus:
sudo apt-get install python-smbus
А затем на Python:
import smbus
DEVICE_BUS = 1
DEVICE_ADDR = 0x15
bus = smbus.SMBus(DEVICE_BUS)
bus.write_byte_data(DEVICE_ADDR, 0x00, 0x01)
- Использует четыре GPIO-контакта.
