Корпус для плат BeagleBone[1]

BeagleBone Case 1.jpg


BeagleBone Case 2.jpg

Корпус для BeagleBone поход на корпус для Raspberry Pi B+. Он сделан из четырех акриловых пластин с закругленными углами. При производстве корпуса использовались технологии лазерной резки, CNC-фрезерования и горячей гибки (почти все сделано вручную).

Купить корпус можно по этой ссылке.

Функционал

  • Простая структура
  • Просто собирать
  • Компактность

Процесс изготовления

Сначала при создании корпуса использовался станок для лазерной резки.

Laser cutting Корпус для плат BeagleBone.jpg

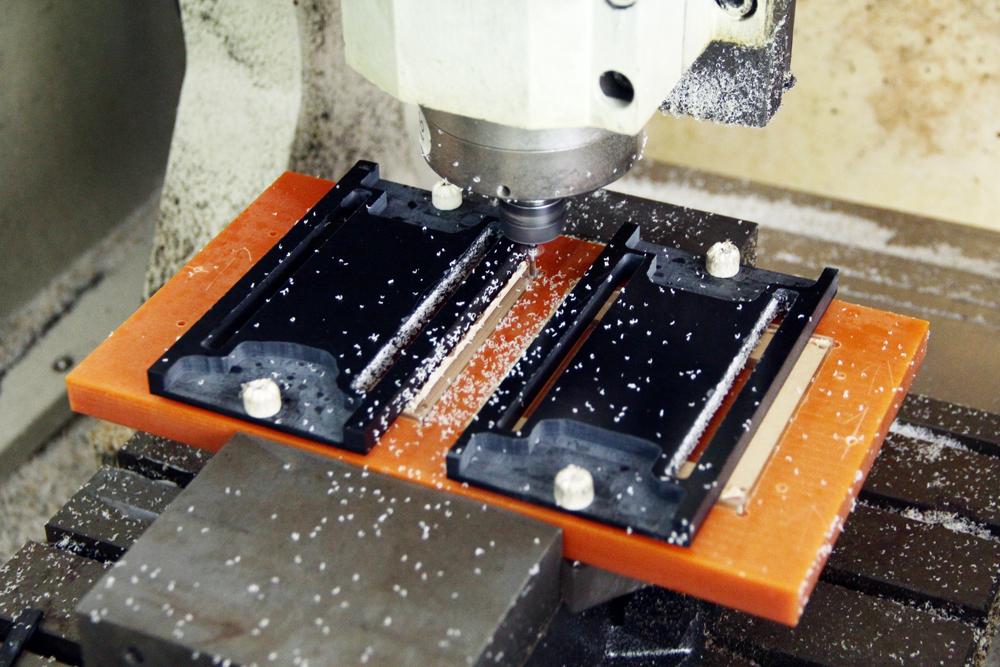

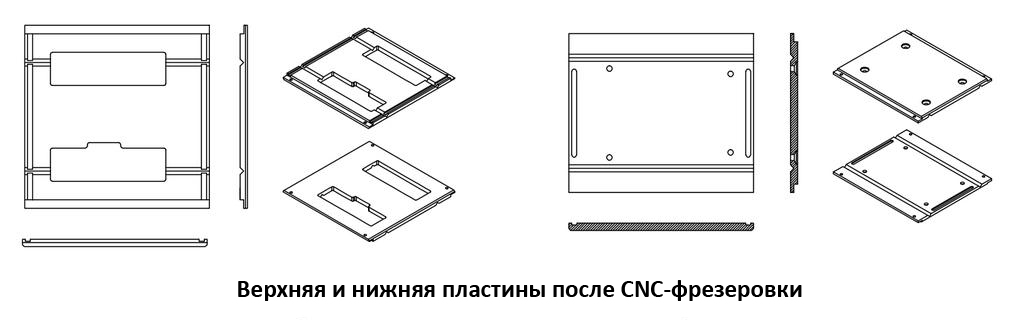

Затем наступала очередь CNC-фрезерования, при помощи которого в акриловых пластинах вырезались элементы, упрощающие горячую гибку (следующий этап) и конечную сборку.

CNC milling Корпус для плат BeagleBone.jpg
BeagleBone Case 3.jpg

Завершающий процесс – горячая гибка. Ее суть заключается в том, чтобы нагреть вырезы на акриловой пластине, сделанные CNC-фрезеровкой, а затем отогнуть края пластины под нужным углом.

Hot bending Корпус для плат BeagleBone.jpg

В результате получается примерно следующее:

BeagleBone Case 4.jpg


BeagleBone Case 5.jpg


BeagleBone Case 6.jpg


BeagleBone Case 7.jpg

Сборка

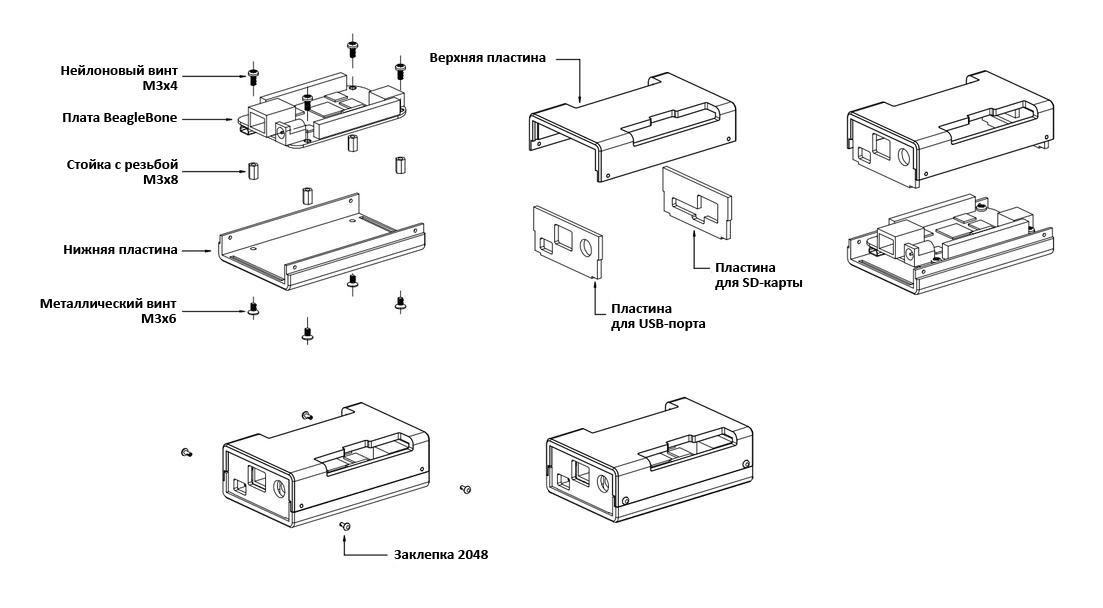

Чтобы собрать корпус, воспользуйтесь инструкцией ниже:

BeagleBone case assembly 1.jpg

Список компонентов

Компонент Характеристики Количество
Верхняя пластина Толщина – 4 мм 1 шт.
Нижняя пластина Толщина – 4 мм 1 шт.
Боковая пластина 1 Толщина – 2.5 мм 1 шт.
Боковая пластина 2 Толщина – 2.5 мм 1 шт.
Металлический винт M3x4 4 шт.
Нейлоновый винт M3x6 4 шт.
Стойка с резьбой M3x8 4 шт.
Нейлоновая заклепка R2048 4 шт.
Силиконовые подкладки Ø10X3 4 шт.
