Набор RePhone Strap Kit for Pebble[1]


Набор RePhone Strap Kit for Pebble (можно перевести как «ремешковый набор RePhone для смарт-часов Pebble Time») предназначен для того, чтобы оснастить смарт-часы Pebble дополнительным функционалом. Если точнее – функцией GPS и NFC-коммуникацией. Он состоит из адаптера, платы Xadow GPS v2, платы Xadow NFC v2, батареи, ремешка и корпусов для плат Xadow. Одна из главных частей набора – это адаптер, который подключается к смарт-часам Pebble через аксессуарный порт и «общается» с ними при помощи последовательного протокола 1-Wire. Это, в свою очередь, позволяет «общаться» со смарт-часами и платам Xadow.

Купить набор RePhone Strap Kit for Pebble можно по этой ссылке.чч

Характеристики

Адаптер для подключения к Pebble Time

На задней стороне адаптера есть контакты GND и PWR. Это позволяет заряжать Pebble Time, даже не снимая адаптер Xadow.

Pebble base 2.png

Плата Xadow GPS v2

Более подробно о плате Xadow GPS v2 можно прочесть тут.

Компонент/параметр Значение
Микроконтроллер Kinetis KL02
Ядро микроконтроллера 32-битный процессор ARM Cortex MO+
Питание 3.3 – 6 вольт (через контакты-отверстия)
Flash-память 32 Кб
Память SRAM 4 Кб
Тактовая частота 48 МГц
Энергопотребление 18 мА (отслеживание), 21 мА (захват спутника)
Энергосберегающие режимы 3 мА (AlwaysLocate), 7 мкА (режим резервного питания), 180 мкА (режим простоя)
Каналы 22 (отслеживание), 66 (захват спутника)
Частота обновления 1 Гц (по умолчанию), можно поднять до 10 Гц
Точность горизонтальной позиции Менее 2.5 метров КВО (кругового вероятного отклонения)
Точность скорости Менее 0.1 м/сек
Максимальная скорость 515 м/сек
Время холодного и горячего старта при помощи EASY 215 и 5 секунд, соответственно
Чувствительность захвата спутника -145 дБм
Чувствительность отслеживания -163 дБм
Рабочая температура Между -40˚C и 85 ˚C
Протоколы NMEA 0183 / PMTK
Тип антенны Чип-антенна
Интерфейс I2C (7 бит, адрес – 0x05) – для коммуникации с Xadow GSM+BLE
Размеры 25,37 мм х 20,30 мм

Плата Xadow NFC v2

Более подробно о плате Xadow NFC v2 читайте по этой ссылке.

Компонент/параметр Значение
Микроконтроллер Kinetis KL02
Ядро микроконтроллера 32-битный процессор ARM Cortex M0+
Питание 3.3 – 6 вольт (через контакты-отверстия)
Flash-память 32 Кб
Память SRAM 4 Кб
Энергопотребление 5 мА (в режиме простоя), 55 мА (при считывании/записи)
Радиочастота 13.56 МГц
Поддерживаемые протоколы ISO/IEC 14443 тип А и ISO/IEC 14443 тип B
Макс. дальность действия Около 28 мм (зависит от размера антенны)
Размеры 25.37 мм х 20.30 мм

Батарея Xadow на 100 мАч

Компонент/параметр Значение
Напряжение 3.3 вольта
Размеры 25.37 мм х 20.30 мм

Устройство и сборка

Используемые модули равномерно расположены по бокам от циферблата и соединены друг с другом при помощи FPC-кабелей. Соединение между модулем и адаптером специально сделано с запасом, чтобы избежать случайного отключения. Зарядные порты Pebble Time выведены на заднюю сторону адаптера – чтобы часы можно было заряжать, не снимая адаптер.

На схеме ниже показан процесс сборки адаптера и сопутствующих устройств из набора RePhone Strap Kit for Pebble Time.

Xadow Pebble Time Adapter assembly3.png

Загрузка демо-приложения Xadow App на Pebble Time

Демо-приложение Xadow App для смарт-часов Pebble Time позволяет получать доступ к GPS-данным и узнавать идентификатор NFC-тега.

Скачать его можно по этой ссылке. Его можно загрузить сразу на смартфон или сначала на ПК, а уже потом на смартфон. Затем откройте на смартфоне скачанный файл при помощи приложения Pebble – там должна быть опция установки демо-приложения Xadow App на смарт-часы Pebble Time. С ее помощью установите демо-приложение Xadow App на смарт-часы.

Xadow Pebble Time Adapter APP UI.png

Коммуникация с адаптером

В прошивке адаптера реализован протокол, описанный в официальной документации Pebble.

Благодаря ему со стороны смарт-часов можно записывать и считывать следующую информацию:

Сервис Атрибут Запись, чтение Тип данных Данные и примечания к использованию
0x0. «Сырые» данные 0x0. «Сырые» данные Запись, чтение uint8 *buffer «Сырые» данные, т.е. данные без служебной информации. Этот сервис можно использовать для передачи сообщений, которые не подходят под формат других профилей. Со стороны адаптера функций-обработчиков для этого сервиса нет, поэтому разработчику прошивки адаптера нужно написать их самостоятельно.
0x2003. Сервис батареи 0x1001. Считывание данных о напряжении батареи Чтение uint16 Напряжение батареи, питающей ремешок. Указывается в вольтах, но в соотношении 1/100 (к примеру, значение «370» означает 3.7 вольта).
0x2003. Сервис батареи 0x1002. Включение и выключение зарядки Pebble через батарею ремешка Чтение, запись uint8 Значение «0» – не заряжать Pebble, значение «1» – заряжать Pebble.
0x2001. Сервис расположения и навигации 0x0001. Расположение Чтение sint32[2] Долгота и широта в градусах, но в соотношении 1/107. Сначала идет широта, а потом долгота. К примеру, штаб-квартира Pebble находится по координатам (37.4400662, -122.1583808), но в данных это будет представлено как {374400662, -1221583808}.
0x2001. Сервис расположения и навигации 0x0003. Скорость Чтение uint16 Текущая скорость объекта, рассчитываемая в м/сек, но в соотношении 1/100. К примеру, значение «150» будет означать скорость 1.5 м/сек.
0x2001. Сервис расположения и навигации 0x1001. Высота Чтение uint16 Текущая высота объекта в метрах, но в соотношении 1/100. К примеру, значение «10000» означает 100 метров.
0x2001. Сервис расположения и навигации 0x0101. GPS-спутники Чтение uint8 Количество GPS-спутников, находящихся в пределах видимости. Эти данные передаются, как правило, в формате NMEA.
0x2001. Сервис расположения и навигации 0x0102. Режим определения GPS-координат Чтение uint8 Режим определения GPS-координат (передается в формате NMEA). Допустимые значения смотрите в документации NMEA (подробнее о нем читайте по ссылке под таблицей).
0x1E01. Сервис NFC 1x1001. Идентификатор NFC-тега Чтение uint8 * Размер данных для идентификатора может варьироваться, и его можно задать в функции-обработчике SmartstrapReadHandler при помощи параметра length. Кроме того, для этого атрибута можно задать уведомления при помощи функции-обработчика SmartstrapNotifyHandler.
0x1E01. Сервис NFC 1x1002. Чтение данных NDEF Чтение uint8 * Размер данных NDEF может варьироваться, и его можно задать в функции-обработчике SmartstrapReadHandler при помощи параметра length.
0x1E01. Сервис NFC 1x1003. Запись данных NDEF Запись uint8 * Выполняет запись данных из uint8-буфера в NFC-тег.
0x1E01. Сервис NFC 1x1004. Удаление данных NDEF Запись Любой тип данных Чтобы запустить удаление, запишите любые данные (можно пустые).

Статья о формате NMEA.

Исходный код демо-приложения Xadow App можно найти в этом GitHub-репозитории. Это приложение лишь частично демонстрирует использование атрибутов, поэтому можете проявить фантазию и создать собственное Pebble-приложение, использующее GPS, NFC и т.д.

Программирование адаптера

Адаптер создан на основе чипа LPC11U35 и работает на программном обеспечении mbed. Исходную версию прошивки можно найти на mbed.org, а если точнее – по этой ссылке. Схемы адаптера в формате EagleRAR-архиве) можно скачать отсюда.

Разработав прошивку и конвертировав ее в двоичный код, можно приступить к ее записи на адаптер. Для этого нужно выполнить следующие действия:

1. Разрежьте USB-кабель и припаяйте провода к контактным площадкам адаптера (см. схему ниже).

Hack USB cable-03.png

2. Убедитесь, что отключили батарею, и воткните USB-разъем в USB-порт ПК.

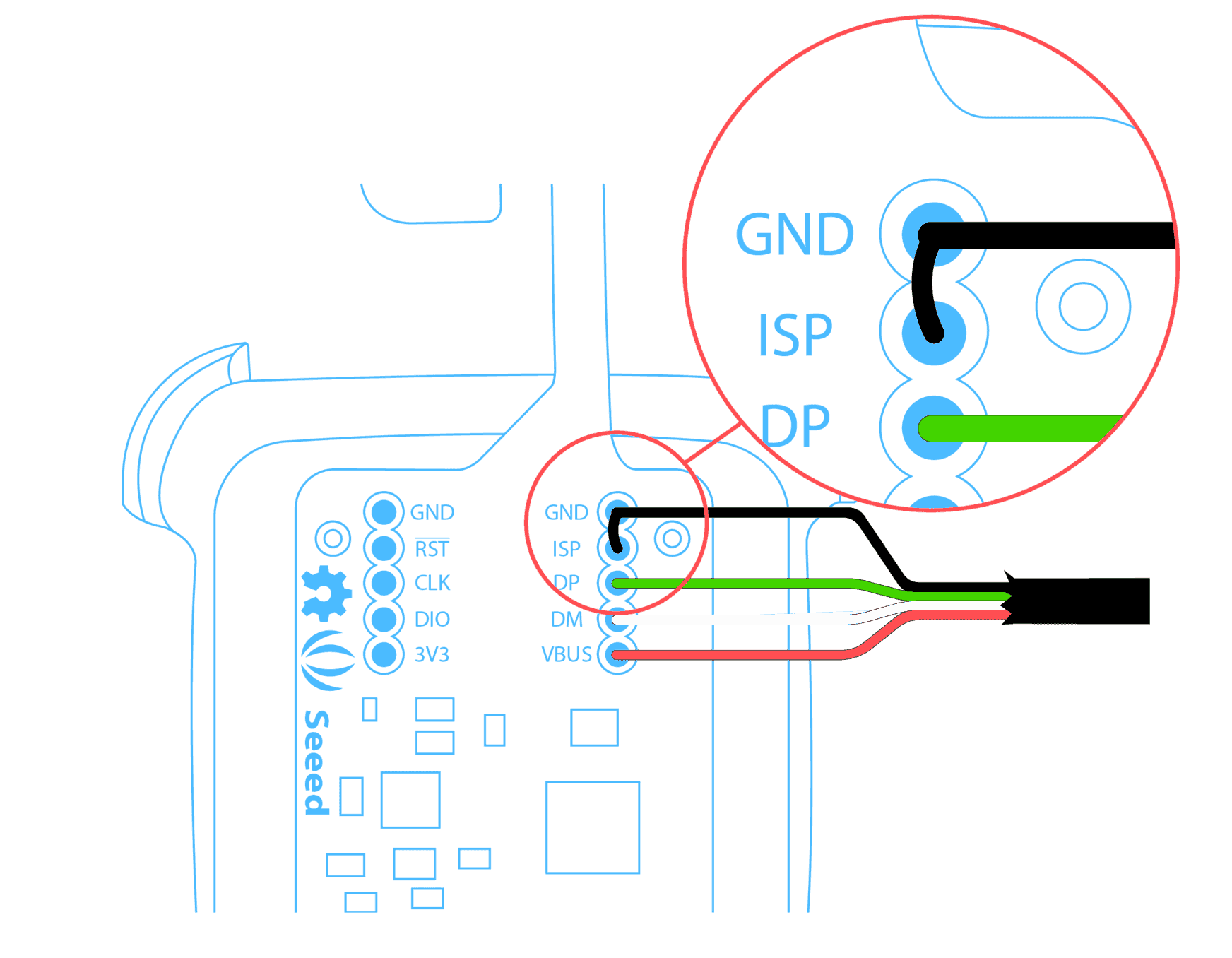

3. Замкните контакты ISP и GND.

ShortISP GND.PNG

4. Подключите батарею, чтобы запитать адаптер.

5. Операционная система должна показать появление нового USB-диска. Откройте его и удалите все его содержимое. Затем скопируйте на него свою прошивку.

6. Выключите питание, потом снова включите.

Готово! Прошивка установлена.
