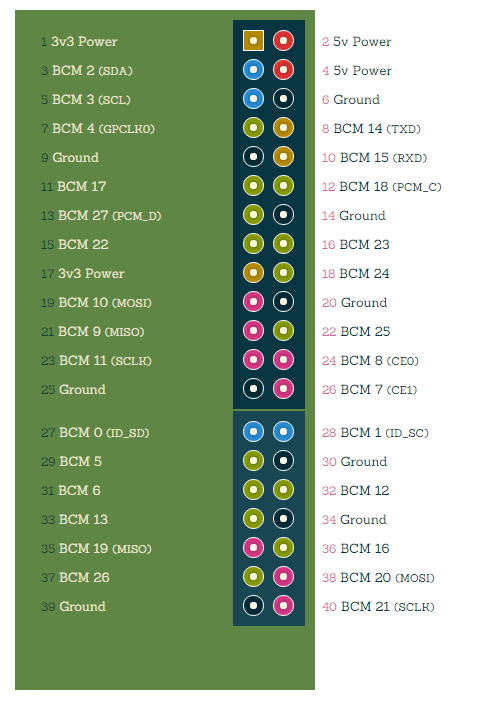

Распиновка Raspberry Pi[1]

Предлагаем вашему вниманию краткий «путеводитель» по GPIO-контактам Raspberry Pi (теперь включая Pi B+ и Pi 2). Он не претендует на полноту и всесторонность, но пригодится, если вам нужно мельком, вкратце,

Условные обозначения для разных нумераций или «Что означают эти странные буквы?»

  • BCM — нумерация контактов процессора Broadcom (их называют, как правило, GPIO-контактами). Может пригодиться, к примеру, при работе с пакетом Rpi.GPIO.
  • WiringPi — нумерация контактов для пакета Wiring Pi. Это Arduino-подобная библиотека для работы с GPIO-контактами, написанная Гордоном Хендерсоном (Gordon Henderson).
  • Физ. — нумерация, отвечающая за физическое расположение контакта на гребенке.

Примечание

После релиза Pi B+ и Pi 2 мы обновили наше руководство. В частности, было добавлено 14 новых GPIO-контактов — на схеме они отделены от старых небольшим промежутком. Впрочем, этот промежуток было добавлен просто для ясности, поэтому, собственно, на гребенке самой платы вы его не найдете.



Чтобы получить более подробную информацию о выводе кликните по номеру физического контакта в таблице.

Назначение BCM WiringPi Физ.расп. Физ.расп. WiringPi BCM Назначение
3v3 - - 1 2 - - 5V
  1. I2C1 SDA
  2. SMI SA3
  3. DPI VSYNC
  4. AVEOUT VSYNC
  5. AVEIN VSYNC
  • 2
  • Rev 1 = 0
8 3 4 - - 5V
  1. I2C1 SCL
  2. SMI SA2
  3. DPI HSYNC
  4. AVEOUT HSYNC
  5. AVEIN HSYNC
  • 3
  • Rev 1 = 1
9 5 6 - - Земля/Ground
  1. GPCLK0
  2. SMI SA1
  3. DPI D0
  4. AVEOUT VID0
  5. AVEIN VID0
  6. JTAG TDI
4 7 7 8 15 14
  1. UART0 TXD
  2. SMI SD6
  3. DSI D10
  4. AVEOUT VID10
  5. AVEIN VID10
  6. UART1 TXD
Земля/Ground - - 9 10 16 15
  1. UART0 RXD
  2. SMI SD7
  3. DPI D11
  4. AVEOUT VID11
  5. AVEIN VID11
  6. UART1 RXD
  1. FL1
  2. SMI SD9
  3. DPI D13
  4. UART0 RTS
  5. SPI1 CE1
  6. UART1 RTS
17 0 11 12 1 18
  1. PCM CLK
  2. SMI SD10
  3. DPI D14
  4. I2CSL SDA / MOSI
  5. SPI1 CE0
  6. PWM0
  1. SD0 DAT3
  2. TE1
  3. DPI D23
  4. SD1 DAT3
  5. JTAG TMS
  6. Резерв
  • 27
  • Rev 1 = 21
2 13 14 - - Земля/Ground
  1. SD0 CLK
  2. SMI SD14
  3. DPI D18
  4. SD1 CLK
  5. JTAG TRST
  6. Резерв
22 3 15 16 4 23
  1. SD0 CMD
  2. SMI SD15
  3. DPI D19
  4. SD1 CMD
  5. JTAG RTCK
  6. Резерв
3v3 - - 17 18 5 24
  1. SD0 DAT0
  2. SMI SD16
  3. DPI D20
  4. SD1 DAT0
  5. JTAG TDO
  6. Резерв
  1. SPI0 MOSI
  2. SMI SD2
  3. DPI D6
  4. AVEOUT VID6
  5. AVEIN VID6
  6. Резерв
10 12 19 20 - - Земля/Ground
  1. SPI0 MISO
  2. SMI SD1
  3. DPI D5
  4. AVEOUT VID5
  5. AVEIN VID5
  6. Резерв
9 13 21 22 6 25
  1. SD0 DAT1
  2. SMI SD17
  3. DPI D21
  4. SD1 DAT1
  5. JTAG TCK
  6. Резерв
  1. SPI0 SCLK
  2. SMI SD3
  3. DPI D7
  4. AVEOUT VID7
  5. AVEIN VID7
  6. Резерв
11 14 23 24 10 8
  1. SPI0 CE0
  2. SMI SD0
  3. DPI D4
  4. AVEOUT VID4
  5. AVEIN VID4
  6. Резерв
Земля/Ground - - 25 26 11 7
  1. SPI0 CE1
  2. SMI SWE_N / SRW_N
  3. DPI D3
  4. AVEOUT VID3
  5. AVEIN VID3
  6. Резерв
  1. I2C0 SDA
  2. SMI SA5
  3. DPI CLK
  4. AVEOUT VCLK
  5. AVEIN VCLK
  6. Резерв
0 30 27 28 31 1
  1. I2C0 SCL
  2. SMI SA4
  3. DPI DEN
  4. AVEOUT DSYNC
  5. AVEIN DSYNC
  6. Резерв
  1. GPCLK1
  2. SMI SA0
  3. DPI D1
  4. AVEOUT VID1
  5. AVEIN VID1
  6. JTAG TDO
5 21 29 30 - - Земля/Ground
  1. GPCLK2
  2. SMI SOE_N / SE
  3. DPI D2
  4. AVEOUT VID2
  5. AVEIN VID2
  6. JTAG RTCK
6 22 31 32 26 12
  1. PWM0
  2. SMI SD4
  3. DPI D8
  4. AVEOUT VID8
  5. AVEIN VID8
  6. JTAG TMS
  1. PWM1
  2. SMI SD5
  3. DPI D9
  4. AVEOUT VID9
  5. AVEIN VID9
  6. JTAG TCK
13 23 33 34 - - Земля/Ground
  1. PCM FS
  2. SMI SD11
  3. DPI D15
  4. I2CSL SCL / SCLK
  5. SPI1 MISO
  6. PWM1
19 24 35 36 27 16
  1. FL0
  2. SMI SD8
  3. DPI D12
  4. UART0 CTS
  5. SPI1 CE2
  6. UART1 CTS
  1. SD0 DAT2
  2. TE0
  3. DPI D22
  4. SD1 DAT2
  5. JTAG TDI
  6. Резерв
26 25 37 38 28 20
  1. PCM DIN
  2. SMI SD12
  3. DPI D16
  4. I2CSL MISO
  5. SPI1 MOSI
  6. GPCLK0
Земля/Ground - - 39 40 29 21
  1. PCM DOUT
  2. SMI SD13
  3. DPI D17
  4. I2CSL CE
  5. SPI1 SCLK
  6. GPCLK1
