Схемы ограничителей напряжения[1] Схема, которая сглаживает волновые пики, известна как ограничитель . Отрицательный ограничитель показан на рисунке ниже.
Анализ контура-ограничителя Эта принципиальная схема создана с помощью программы рисования схем XCircuit XCircuit сгенерировала и код для SPICE (разве что вторая и предпоследняя строки добавлены с помощью текстового редактора).
Рис. 1. Ограничитель: зафиксирован отрицательный пик при -0,7 В.* SPICE 03437.eps
Положительный полупериод Во время положительного полупериода на входе с пиком 5 В диод имеет обратное включение (диод не проводит ток, как будто диода и не было). Положительный полупериод не изменяется (см. синий график выхода V(2) на рисунке 2 ниже). Поскольку положительные пики выходного сигнала фактически накладываются на входную синусоидальную волну V(1), синусоида входного сигнала искусственно сдвинута вверх, чтобы было видно обе кривые. В Nutmeg (модуле SPICE для отображения графиков), этот манёвр выполняется командой «plot v(1) + 1».
Рис. 2. V(1) + 1 – это на самом деле просто V(1), синусоидальная волна 10 В (расстояние от пика до пика), смещённая на 1 В для удобства восприятия. Выходной сигнал V(2) ограничен диодом D1 до -0,7 В.Отрицательный полупериод А вот во время отрицательного полупериода входного синусоидального сигнала, показанного на рисунке выше, диод включён в прямом направлении, то есть в эти моменты он проводящий. Отрицательный полупериод синусоиды закорочен. Отрицательный полупериод V(2) ограничен 0 В (в случае «идеального» диода ). Волна ограничена пиковым значением -0,7 В из-за прямого падения напряжения на кремниевом диоде . При моделировании программа SPICE по умолчанию ставит 0,7 В (если в параметрах модели не указать иное). Германиевые диоды или диоды Шоттки ужимают сигнал при более низких напряжениях.
Если приглядеться к отрицательному ограниченному пику (рисунок 2 выше), то можно заметить, что он следует за входом в течение небольшого периода времени, пока синусоидальная волна приближается к -0,7 В. Ограничение включается только после того, как входная синусоида превышает -0,7 В. Однако диод не проводит (в основном) в течении полного полупериода.
Симметричный ограничитель Добавим антипараллельно (т.е. параллельно, но противоположно направленно) диод к уже существующему. Получим так называемый симметричный ограничитель :
Рис. 3. Симметричный ограничитель: антипараллельные диоды ограничивают как положительный, так и отрицательный пики, оставляя на выходе ± 0,7 В.* SPICE 03438.eps
Диод D1, как и до этого, фиксирует отрицательный пик на отметке -0,7 В. Дополнительный диод D2 проводит только положительные полупериоды синусоидальной волны, поскольку она превышает 0,7 В, что приводит к прямому падению напряжения на диоде . Остальная часть напряжения падает на последовательном резисторе . Таким образом, оба пика входной синусоиды ограничены (показано на рисунке 4 ниже). Номера узлов см. на рисунке 3 выше.

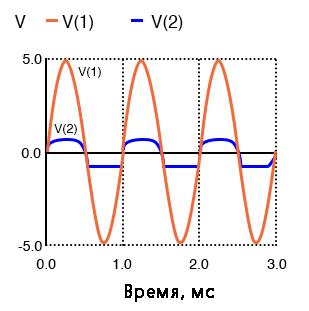

Рис. 4. Диод D1 фиксирует при -0,7 В, поскольку он проводит во время отрицательных пиков. D2 проводит для положительных пиков, ограничивая до 0,7 В.Общий вид диодного ограничителя Наиболее общий вид диодного ограничителя показан на рисунке 5 ниже. Для «идеального» диода ограничение происходит на уровне ограничительного напряжения V1 и V2. Однако источники напряжения настроены с учётом прямого падения напряжения на 0,7 В для реальных кремниевых диодов. D1 фиксируется при 1,3 В + 0,7 В = 2,0 В, когда диод начинает проводить. D2 ужимает до -2,3 В -0,7 В = -3,0 В, когда проводит D2.

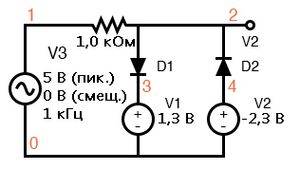

Рис. 5. D1 ограничивает входной синусоидальный сигнал на уровне 2 В. D2 ужимает до -3 В.* SPICE 03439.eps
Ограничитель на рисунке выше обычно не должен обрезать оба уровня (и сверху и снизу). Чтобы отсекать только на одном уровне (где один диод и один источник напряжения), другие диод и источник напряжения следует удалить из схемы.
Список соединений представлен на рисунке 5 выше . Осциллограмма показывает ограничение V(1) на выходе V(2).
Рис. 6. Диод D1 фиксирует синусоиду на уровне 2 В. D2 ужимает до -3 В.Стабилитрон-ограничитель В главе про стабилитроны приведена схема стабилитрона с ограничителем. Стабилитрон одновременно заменяет как диод , так и источник постоянного напряжения.
Практическое применение схем-ограничителей Пример практического применения ограничителя – предотвращение перегрузки на радиопередатчике при усиленном речевом сигнале (показано на рисунке 7 ниже). Избыточный входной сигнал на передатчике генерирует ложные радиосигналы , которые создают помехи на других радиостанциях . Ограничители защищают от подобных эффектов.
Рис. 7. Ограничитель предотвращает перегрузку радиопередатчика от пиковых значений голосовых сигналов.Синусоидальную волну можно преобразовать в прямоугольную, если подвергнуть перегрузке ограничитель. Ещё одно применение ограничителя – защита открытых входов интегральных схем (ИС). Вход ИС подключён к паре диодов , как в узле 2 на рисунке 5 выше . Источники напряжения заменены на шины питания микросхемы. Например, CMOS-микросхемы используют 0 В и +5 В. Аналоговые усилители могут использовать ± 12 В для источников V1 и V2.
Итог Резистор и диод , управляемые источником переменного напряжения, ограничивают сигнал, проходящий через диод .Пара встречно-параллельных кремниевых диодов симметрично ограничивают напряжение до ± 0,7 В.
Заземленный вывод ограничивающего диода (или диодов , если их более одного в схеме-ограничителе) можно отсоединить и подключить к источнику постоянного напряжения, что приведёт к ограничению до произвольного уровня.
Ограничитель может служить как защитный механизм, предотвращая превышение уровня сигнала в пределах, устанавливаемых ограничителем. См.также Внешние ссылки
