Распространённые источники опасности[1]

Во-первых, вы, разумеется, рискуете получить удар током, если работаете с системой, находящейся под напряжением. Но из-за того, что в наши дни электричество используется повсеместно, опасность электрического удара присутствует и во многих других местах.

Как было сказано выше, сопротивление кожи и тела способны в какой-то степени защитить человека от поражения электрическим током. Чем выше сопротивление тела, тем меньше вероятность того, что человек получит в результате удара током какие-либо травмы. И наоборот, чем меньше сопротивление тела, тем вероятнее, что человек получит травму от соприкосновения с цепью, находящейся под напряжением.

Вода

Простейший способ снизить сопротивление кожи – это намочить её. Соответственно, трогать электрические устройства мокрыми или, что ещё хуже (солёная вода гораздо лучше проводит электричество, чем свежая вода), потными руками/ногами – опасно. В жилых домах одним из мест, где человек с мокрой кожей с высокой вероятностью может коснуться электроприбора, является ванная комната. Следовательно, здесь существует реальная опасность получить удар током. В хороших ванных комнатах электророзетки размещены вдали от самих ванных, душевых и раковин, чтобы не подначивать людей к использованию электроприборов рядом с ними. Телефоны, подключенные к настенным розеткам, тоже являются источниками опасного напряжения (в режиме простоя оно составляет 48 вольт постоянного тока, а напряжение сигнала звонка может достигать 150 вольт переменного тока – помните, что любое напряжение выше 30 вольт считается потенциально опасным). Поэтому, находясь в ванной, никогда не пользуйтесь электроприборами вроде телефонов и радиоприёмников. Кроме того, в таких условиях не стоит использовать и устройства, работающие на батареях, потому что в некоторых из них используются цепи, где напряжение может увеличиваться, становясь опасным для человека.

Ещё один источник проблем – плавательные бассейны, т.к. люди, плавающие в них, часто держат неподалёку свои радиоприёмники и другие электрические устройства. Национальная система стандартов по электротехнике, используемая в США, требует чтобы во влажных зонах и зонах, находящихся на открытом воздухе, были установлены специальные устройства дифференциального тока (УДТ; в США их называют «GFI» или «GFCI» – сокр. от «ground-fault current interrupting»), предназначенные для предотвращения несчастных случаев, связанных с поражением электротоком (более подробно о них читайте в следующей главе). Эти устройства, без сомнения, спасли много жизней, но они всё равно не заменят ни обычный здравый смысл, ни должные меры предосторожности. Как и в случае с огнестрельным оружием, лучшая мера безопасности при работе с электричеством – это быть проинформированным и добросовестно выполнять правила техники безопасности.

Провода-удлинители

Удлинительные провода, часто используемые как на производстве, так и в обычных домах, также могут стать источниками электрического удара. Все провода нужно регулярно инспектировать на пример потёртостей/трещин в изоляционном материале и как можно быстрее их починить. Чтобы вывести повреждённый провод из работы, отключите его от розетки, а затем откусите вилку этого провода с помощью кусачек, чтобы никто не мог пользоваться этим проводом, пока он не будет починен. Это особенно важно на производственных/строительных участках, где одно и то же оборудование могут использовать совершенно разные люди, и не все из этих людей могут знать об опасности повреждённого провода.

Электроприборы

Любой предмет, имеющий электрические проблемы, нужно сражу же нести в сервис. Я слышал несколько страшных историй о людях, которые продолжали работать со своим инструментом даже несмотря на то, что он периодически бил их током. Помните, электричество может убить, и смерть от электричества может быть чудовищной. Как и провода-удлинители, неисправный электроприбор можно вывести из работы, отключив его от электросети и отрезав вилку, находящуюся на конце провода, с помощью которого он подключается к электросети.

Кабель линии электропередач, упавший на землю

Провод линии электропередач, упавший на землю – это очевидный источник удара электротоком, и его следует избегать любой ценой. Напряжение между линией/линиями электропередач и заземлением, как правило, очень высоко (одно из самых низких напряжений в городских сетях распределения электричества – 2400 вольт). Если на линии электропередач произошёл разрыв, в результате которого на землю упал провод, находящийся под высоким напряжением, возникнет очень сильное искрение, которого часто бывает достаточно для того, чтобы вырвать из дорожного полотна целые куски асфальта (почти как от выстрела из винтовки или дробовика). Прямой контакт с таким упавшим проводом почти наверняка приведёт к смерти, но эта ситуация может быть опасна и другим, менее очевидным способом.

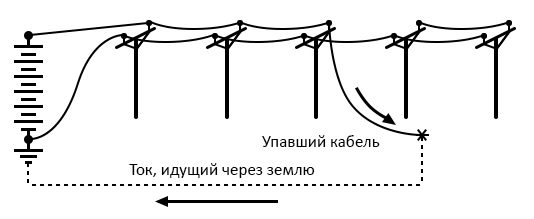

Когда провод касается земли, ток будет идти от этого упавшего провода к ближайшей точке заземления в системе, тем самым создавая цепь:

То есть теперь земля станет проводником тока (пускай и плохим) между упавшим проводом и ближайшей точкой заземления, которая тоже является своего рода проводником, закопанным в землю для лучшего контакта с нею. И поскольку земля гораздо хуже проводит электричество, чем провода, натянутые между опорами, напряжение между упавшим проводом и точкой заземления будет очень высоким, а в проводах над землей – очень низким (цифры ниже очень приблизительны):

Если расстояние между двумя контактными точками (упавшим кабелем и точкой заземления) невелико, то перепад напряжения между двумя точками, находящимися внутри этого расстояния и недалеко друг от друга, будет очень высок. Следовательно, человек, стоящий на земле между упавшим кабелем и точкой заземления, рискует получить электрический удар, так как перепад напряжения придётся между двумя его ступнями.

Опять же, все эти цифры очень приблизительны, но они позволяют проиллюстрировать потенциальную опасность того, что человек может стать жертвой удара током из-за кабеля, упавшего на землю, даже не контактируя с этим кабелем.

Если вы увидели, что на землю падает кабель линии электропередач, постарайтесь контактировать с землей только одной частью тела. Для этого или начните убегать (когда вы бежите, одновременно земли касается только одна из ваших ног), или – если бежать некуда – встаньте на одну ногу. Разумеется, если вам есть куда убежать, то лучше именно убежать. Так или иначе, избегайте того, чтобы земли одновременно касались две точки вашего тела – так смертельно опасный ток просто не сможет по вам ударить.

Итого

  • Влажность повышает риск электрического удара, снижая сопротивление кожи.
  • Безотлагательно заменяйте и ремонтируйте изношенные и повреждённые удлинительные кабели и электрические инструменты. Предотвратить непреднамеренное использование неисправного провода или инструмента можно, обрезав вилку, с помощью которой он подключается к сети (в момент обрезания, он, разумеется, должен быть отключен от сети).
  • Линии электропередач очень опасны, их стоит избегать любыми средствами. Если вы видите, что на землю вот-вот упадёт кабель под напряжением, встаньте на одну ногу или начните убегать (в результате одновременно земли будет касаться только одна нога), чтобы избежать удара током, идущего между упавшим кабелем и точкой заземления.
