Тахогенераторы[1]

Электромеханический генератор представляет собой устройство, способное производить электрическую энергию из механической энергии, как правило, за счёт поворотов вала. Когда генераторы не подключены к сопротивлению нагрузки, они будут генерировать напряжение, примерно пропорциональное скорости вращения вала. Правильно сконструированные генераторы могут производить очень точные значения напряжения для определённых диапазонов скоростей вала, что делает крайне подходящими в качестве устройств измерения скорости вала в механическом оборудовании. Генератор, специально разработанный для такого использования, называется тахометром или тахогенератором. В английском языке часто используется сокращение, звучащее как «так» (а не «тах», как можно было бы ожидать), но это распространено не всём мире.

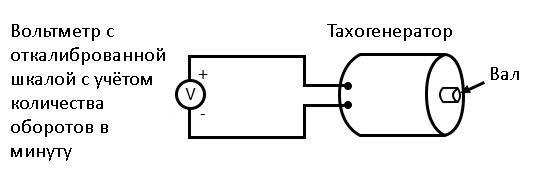

Рис. 1. Схема тахогенератора.
Рис. 1. Схема тахогенератора.

Измеряя напряжение, создаваемое тахогенератором, можно легко определить скорость вращения всего, к чему он механически присоединен. Один из наиболее распространенных диапазонов сигнала напряжения, используемых совместно с тахогенераторами, составляет от 0 до 10 вольт. Очевидно, что поскольку тахогенератор не может генерировать напряжение, когда он не вращается, ноль не может быть «смещаемым» в подобном стандарте сигналов. Можно приобрести тахогенераторы с разными «полномасштабными» (10 вольт) скоростями для различных нужд. Хотя делитель напряжения теоретически может использоваться с тахогенератором для расширения диапазона измеряемых скоростей по шкале 0–10 вольт, не рекомендуется значительно превышать скорость такого точного прибора, как этот, иначе прибор долго не протянет.

Тахогенераторы также могут указывать направление вращения исходя из полярности выходного напряжения. Когда направление вращения генератора постоянного тока с постоянным магнитом меняется на противоположное, полярность его выходного напряжения меняется. В системах измерения и управления, где требуется указание направления, тахогенераторы обеспечивают простой способ его определения.

Тахогенераторы часто используются для измерения скорости электродвигателей, двигателей и оборудования, которое они питают: конвейерных лент, станков, миксеров, вентиляторов и т.д.
