Цепь с переключателем[1]

Оборудование и материалы

  • 6-вольтовая батарея
  • Лампа накаливания низкого напряжения (номер в каталоге Radio Shack 272-1130 или аналогичный)
  • Длинный провод 22-го (или больше) калибра AWG
  • Бытовой переключатель (продаются в любом хозяйственном магазине)

Бытовые переключатели света – это выгодный вариант для студентов, изучающих основы электричества. Они легкодоступны, дёшевы, и их почти невозможно повредить при питании от батареи. Не покупайте «диммерные» переключатели, лучше всего берите обычные «тумблеры» с простым «Вкл.»/«Выкл.», используемые для обычных бытовых настенных элементов управления освещением.

Ссылки по теме

Цели эксперимента

  • Переключение режима подачи тока
  • Использование омметра для проверки работы переключателя

Принципиальная схема

Рис. 1. Схематическая диаграмма: батарея, переключатель, лампа.
Рис. 1. Схематическая диаграмма: батарея, переключатель, лампа.

Иллюстрации

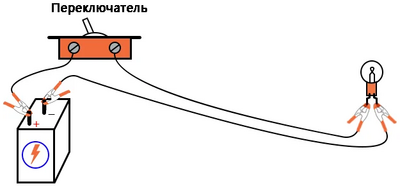

Рис. 2. Иллюстрация: батарея, переключатель, лампа.
Рис. 2. Иллюстрация: батарея, переключатель, лампа.

Ход эксперимента

Соберите схему с одной батареей, одним переключателем и одной лампой, как показано на схеме и на иллюстрации.

Эта схема впечатляет в большей степени, если взять очень длинные провода, что продемонстрирует, как переключатель может управлять током в цепи, независимо от того, насколько физически большой может быть цепь.

Измерьте напряжение на аккумуляторе, на переключателе (измерения проведите между винтовыми клеммами с помощью вольтметра) и на лампе, когда переключатель находится в обоих положениях (и «Вкл.» и «Выкл.»). Когда переключатель выключен, говорят, что он разомкнут, и лампа погаснет точно так же, как если бы провод был отсоединён от клеммы.

Как и прежде, любой разрыв цепи в любом месте приводит к немедленному обесточиванию лампы (затемнению).
