Кейп-модуль с HDMI для BeagleBone Green[1]

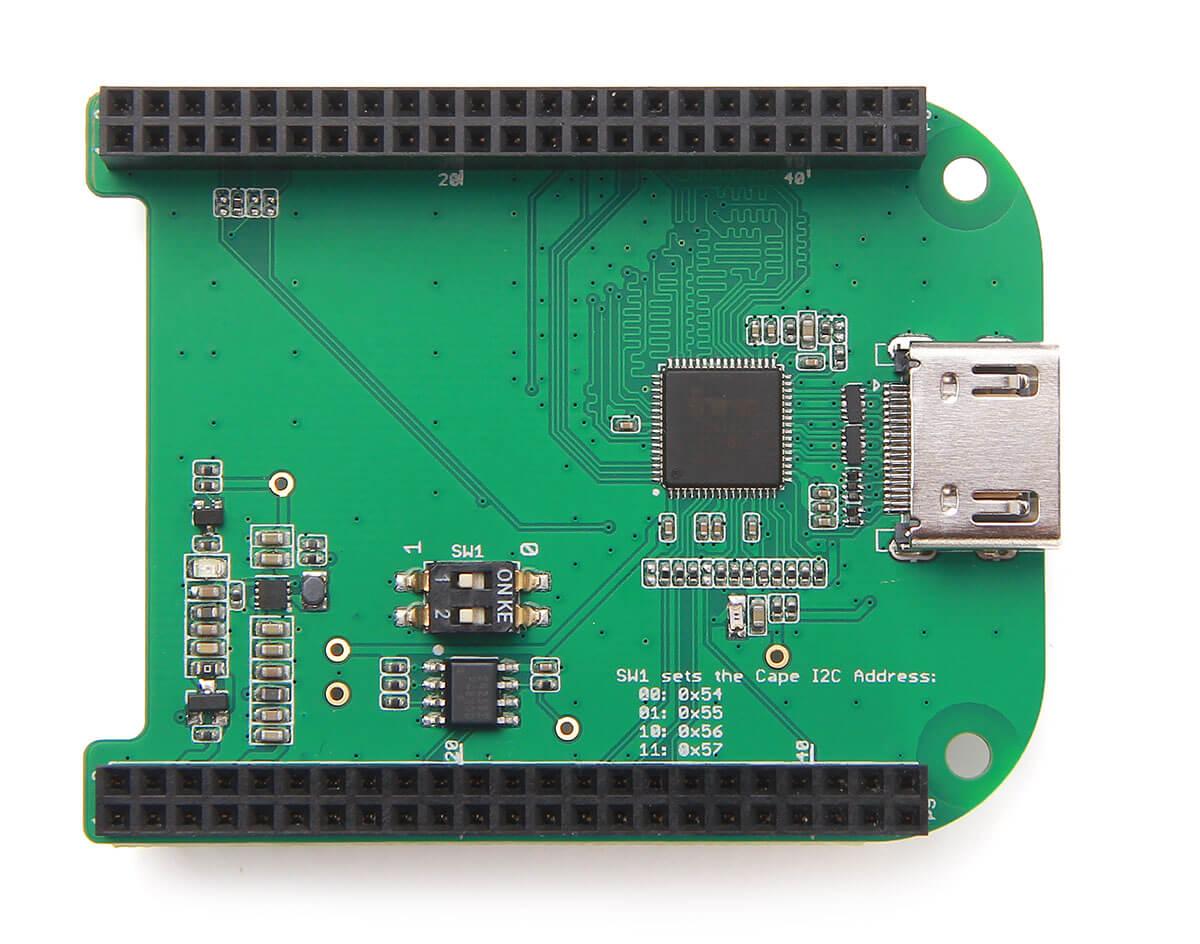

BeagleBone Green HDMI Cape.jpg

BeagleBone Green HDMI Cape – это кейп для платы BeagleBone Green с HDMI-портом, при помощи которого к BBG можно подключать периферийные HDMI-устройства вроде ПК-монитора. Коннектор, которым оснащен кейп – это стандартный HDMI-порт, совместимый со стандартным кабелем HDMI-HDMI. Поддерживаются все HD-сигналы, а разрешение картинки составляет 1280х720. Кроме того, этот кейп можно использовать для передачи аудио-информации.

Купить кейп с HDMI можно по этой ссылке

Функционал

  • Не нужно никаких настроек – когда вы подключите кейп, он уже будет готов к работе
  • Конвертер для разных входных сигналов
  • Разрешение выходной картинки – 720p (1280x720)

Характеристики

  • Входное напряжение – 5 вольт или 3.3 вольта
  • Рабочая сила тока (максимальная) – 80 мА
  • Версия HDMI – 1.2
  • Максимальное выходное разрешение – 1280х720, 60 Гц
  • Передача аудио – присутствует
  • Чип – HDMI-передатчик IT66121 (даташит)

Поддерживаемые платформы

Внимание! Под поддержкой в данном случае подразумевается аппаратная совместимость. В большинстве случаев для платформы Arduino есть и библиотека, и демо-программы, но обеспечить ими все возможные микроконтроллерные платформы невозможно. Следовательно, пользователи должны позаботиться о написании библиотек и демо-программ сами.

Варианты использования

Кейп с HDMI можно подключить к ПК-монитору, видеопроектору, цифровому телевизору или цифровому аудиоустройству.

Описание и расположение компонентов

BeagleBone Green HDMI Cape Components.jpg
  • HDMI-передатчик – «мозг» кейпа; это чип IT66121, отвечающий за обработку данных
  • Переключатель I2C-адресов – устройство для переключения между разными адресами кейпа
  • EEPROMEEPROM-память кейпа
  • HDMI-коннектор – порт для подключения HDMI-устройства

С чего начать

Эта глава пошагово расскажет, как начать работать с HDMI-кейпом для BeagleBone Green.

Необходимые компоненты

Подключение компонентов

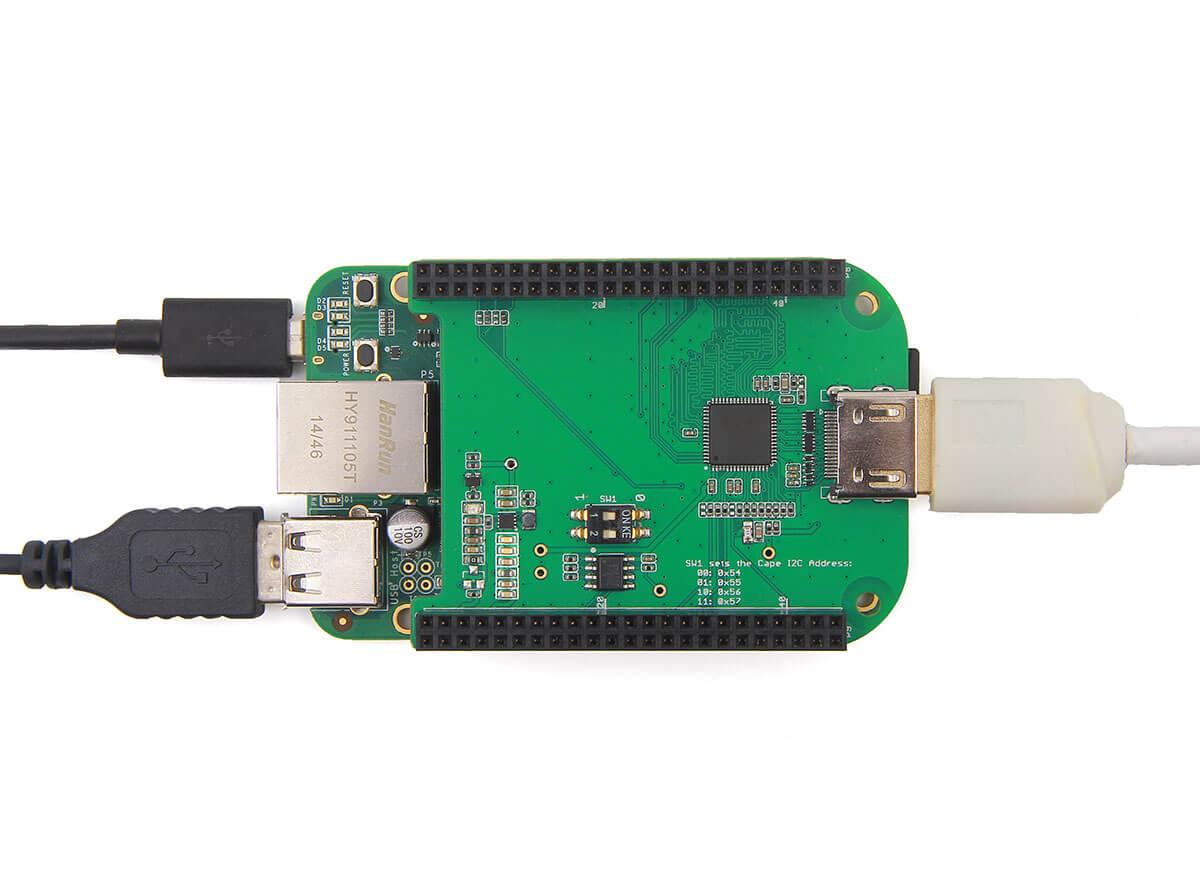

BeagleBone Green HDMI Cape Connection 1200 s.jpg

Подключите USB-кабель между ПК и BeagleBone Green. Конец с разъемом Type-A должен быть подключен к ПК, а конец с разъемом Type-B – к плате BBG. Теперь вы можете использовать плату BeagleBone как обычный ПК или Mac.

Bbb vnc.jpg

Примечание: В данном случае использовалась Windows 7. Выполнив все подключения, подсоедините компьютерную мышку к USB-порту BBG.

Возможные проблемы и их решение

Проблема 1: На мониторе компьютера не отображается операционной системы BBG.

Решений может быть несколько:

  • Перезапустите монитор
  • Нажмите кнопку сброса на BBG
  • Нажмите кнопку питания на BBG, а затем нажмите ее еще раз
BeagleBone Green hardware layout.jpg

Проблема 2: Не работает (или не получает питания) компьютерная мышка.

Нажмите кнопку сброса на плате BBG, а потом подождите ее запуска.

Проблема 3: Как быстро снять HDMI-кейп с BBG?

Сначала потяните за конец с HDMI-портом, а затем за другой конец. Если нужно, повторите эти действия.

Демонстрация

Посмотреть видео использования HDMI-кейпа для BBG можно по этой ссылке.
