Азы электроники: Типы и принцип работы переключателей[1]
Переключатели – это очень простые, но и очень важные компоненты электрических цепей. Переключатель может действовать в качестве...
- ...размыкателя. В этой роли он замыкает и размыкает электрическую цепь. К примеру, на схеме ниже переключатель либо размыкает цепь, препятствуя протеканию электротока и тем самым выключая светодиод, либо замыкает ее, открывая электротоку путь к светодиоду.

- ...«переводчика стрелок». В этой роли он переключает маршрут, по которому протекает электроток. К примеру, на схеме ниже переключатель пускает ток либо к одному светодиоду, либо к другому.

Переключатели бывают разными. К примеру, одни переключают одновременно два компонента, другие переключают два разных компонента в разные состояния, третьи выполнены в виде нажимной кнопки и т.д.
Типы переключателей
Самые распространенные типы переключателей – это кнопки, тумблеры, поворотные переключатели и герконы, но в интернете можно найти и другие виды переключателей.
Кнопки
Кнопки бывают совершенно разных сортов и размеров.

Есть два типа кнопок:
- Нормально разомкнутые (НР). Если кнопка находится в разомкнутом состоянии (т.е. не нажата), электроток протекать не будет. Но если нажать на кнопку, это замкнет цепь и откроет путь электротоку.

- Нормально замкнутые (НЗ). Эти кнопки работают с точностью до наоборот. Если кнопка не нажата, ток проходит, а если нажата – не проходит.

Тумблеры
Переключатели этого типа оснащены рычажком, который перемещается из стороны в сторону. Это позволяет либо замыкать/размыкать цепь, либо переключать направление для протекания электротока.
Тумблеры тоже бывают разных типов. Они отличаются друг от друга количеством полюсов (на англ. – «pole») и направлений (на англ. – «throw»). Полюс – это контакт, а направление – это маршрут, по которому можно провести электрический ток.
В англоязычной терминологии для названий тумблеров используются буквы «P», «T», «S» и «D».
- «P» – это полюс (от англ. «pole»)
- «T» – это направление (от англ. «throw»)
- «S» – это один (от англ. «single»)
- «D» – это два (от англ. «double»)
Тумблер типа SPST

Этот тип переключателей оснащен металлической пластиной, предназначенной для соединения двух контактов. Если пластина находится слева, соединения между контактами нет, а если справа – соединение есть, и благодаря этому ток может перейти от одного контакта к другому.
Тумблер типа SPDT

Если металлическая пластина находится слева, это соединяет контакты «b» и «a», в результате чего ток проходит через контакт «а» к контакту «b». Если пластина находится справа, это соединяет контакты «a» и «c», и в результате ток идет от «a» к «c».

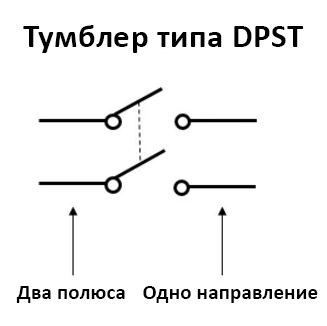

Тумблер типа DPST

У этого типа тумблеров два полюса. Оба полюса могут находиться одновременно либо в выключенном, либо во включенном состоянии. Каждый полюс может подключиться только к одному направлению, поэтому этот тип тумблеров является однонаправленным (см. последние две буквы в названии, т.е. «ST», что означает «single throw»).
Тумблер типа DPDT

Этот тип тумблеров оснащен двумя полюсами, каждый из которых может подключаться к двумя разным направлениям.
Тумблеры типа (x)P(x)T
Бывают также переключатели, у которых количество полюсов и направлений больше двух.
Поворотные переключатели
Этот тип переключателей оснащен регулятором, который можно переставлять в разные позиции. Вот так выглядит поворотный переключатель с 3 позициями:

Бывают переключатели и с другим количеством позиций. К примеру, с 4, 6 и 16. Вот небольшая схема для понимания того, как работают такие переключатели:

То есть, вращая регулятор, вы меняете соединение между разными контактами.
Герконы

Геркон (это сокращение от «магнитный контакт») включаются/выключаются в зависимости от магнитного поля, находящегося рядом с ним. Взгляните на картинку ниже:

То есть, если рядом (на расстоянии не менее 13 мм) есть магнит, то цепь замыкается, а если магнит удаляется, то цепь размыкается.
