Прото-кейп для Raspberry Pi v1.0[1]

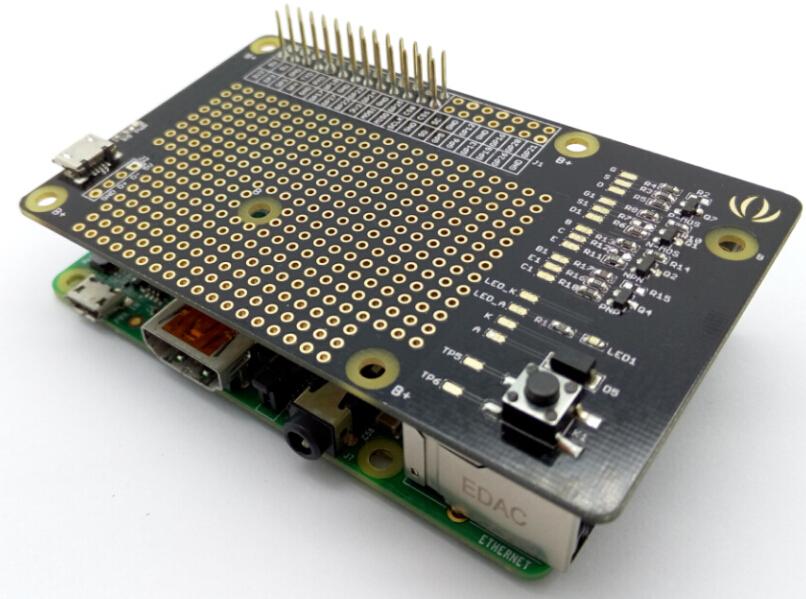

Raspberry Pi Breakout Board v1.0 p6.jpg

Прото-кейп v1.0 для Raspberry Pi (в оригинале – «Raspberry Pi Breakout Board v1.0») – это прототипная плата, которую можно подключить к Raspberry Pi, а через нее подключить к Raspberry Pi различные компоненты и модули. Поскольку это прототипная плата, она оснащена компонентами для питания, светодиодными индикаторами (в том числе – индикатором питания), кнопкой и универсальными транзисторами (вроде NPN, PNP, N-MOS и P-MOS).

Купить прото-кейп можно по этой ссылке.

Особенности

  • Совместимость с Raspberry Pi
  • Питание через MicroUSB
  • Наличие светодиодных индикаторов, кнопки и универсальных транзисторов (NPN, PNP, N-MOS и P-MOS)
  • Доступность контактов для GND, 5V и 3V3 в любом месте платы

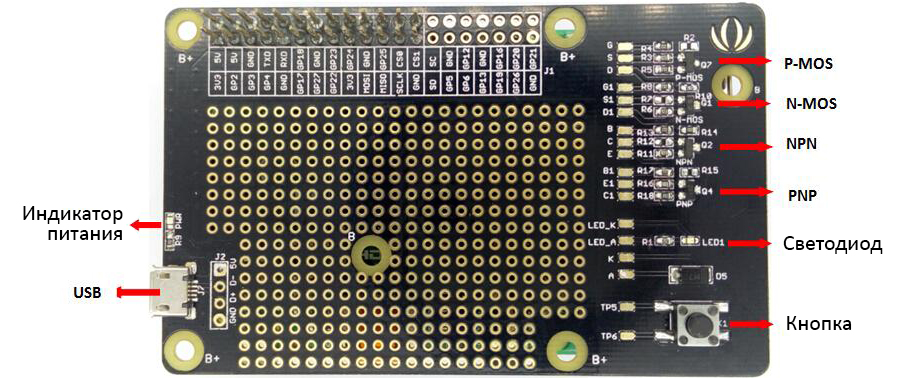

Расположение компонентов

Raspberry Pi Breakout Board v1.0 p7.jpg

Сборка

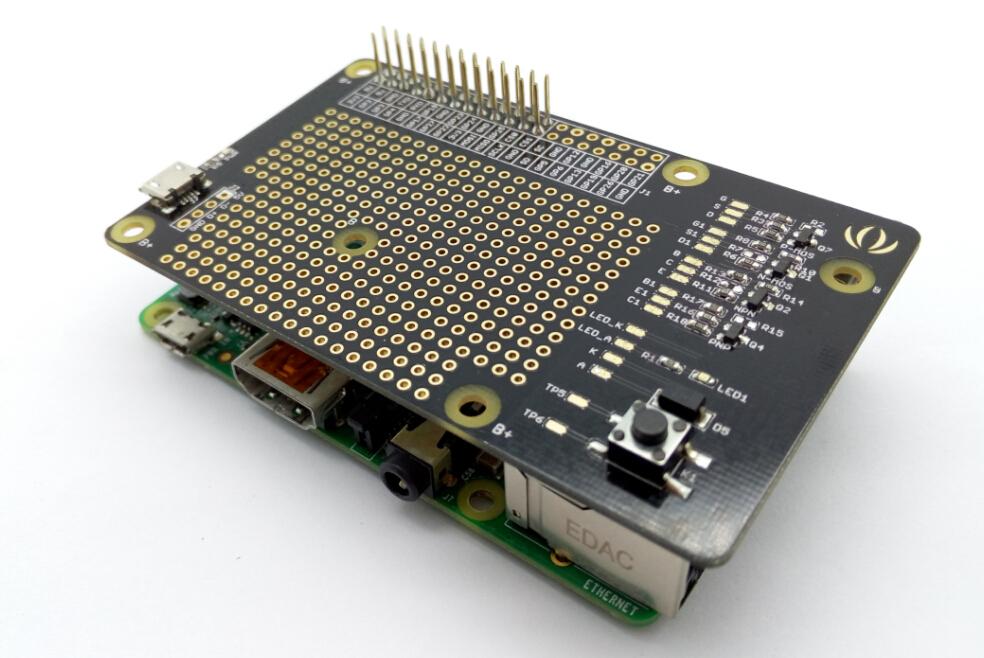

Собрав цепь на прото-кейпе, подключите его к Raspberry Pi, как показано на картинке ниже:

Raspberry Pi Breakout Board v1.0 p5.jpg
