Введение

Список модулей

Сравнение плат[1]

Все зависит от того, подходит ли модуль для вашего проекта. Если вам важны цена и форм-фактор, и вы ищете автономный модуль с двумя GPIO-контактами, то ваш кандидат – это ESP-01. Если вы работаете с Arduino, и вам нужен дешевый чип с WiFi-функционалом, остановите свой выбор на ESP-05. Модуль ESP-12 может пригодиться, если вы используете периферийные компоненты, работающие через шины SPI и I2C, или если вам нужно много GPIO-контактов, и вы не боитесь пайки. ESP-201 хорош для прототипирования на макетной плате без пайки и дает доступ почти ко всем контактам чипа ESP8266, но вам по-прежнему будут нужны внешние конвертер Serial-USB и источник питания. Если вам нужно что-то поудобнее, и вас при этом не страшит цена, то я бы рекомендовал модуль NodeMCU V1.0.

//тут будет табличка

//временно тут

Гайд по модулям на базе ESP8266[2]

ESP8266EX – это чип, объединяющий в себе низкую цену и полный функционал для связи по WiFi. Впрочем, сам чип не так полезен, как различные модули, состоящие на его основе, а также содержащие память и антенну (или коннектор для ее подключения). К сожалению, модулей очень много, и производители постоянно выпускают их новые версии, что делает выбор нужного модуля очень трудоемким занятием. В этой статье я попытался объединить всю информацию, которую я нашел об этих модулях, и помочь выбрать тот, что подойдет для вашего проекта лучше всего.

Лицевая сторона модулей ESP – от ESP-01 до ESP-11
Задняя сторона модулей ESP – от ESP-01 до ESP-11

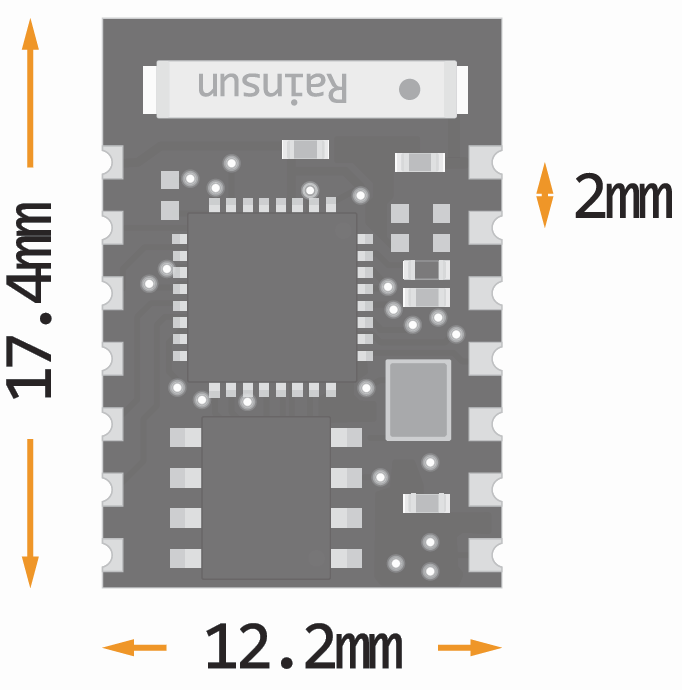

Размеры

Размеры esp8266.PNG

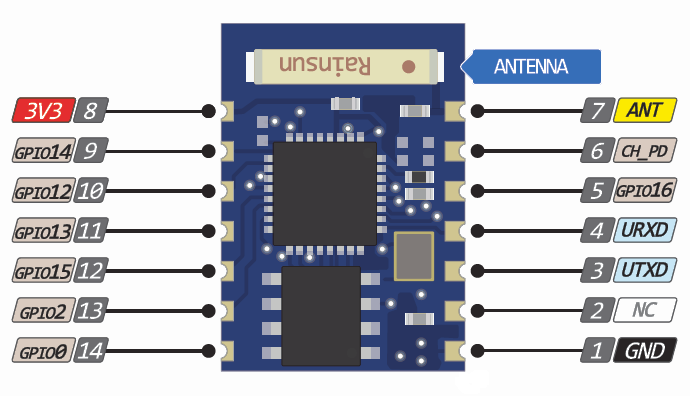

Распиновка

Распиновка esp8266.PNG

Схема подключения

ESP8266 basic connect.png
