Резистор в цепи переменного тока (Ёмкость)[1]

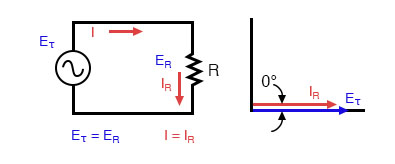

Рис. 1. Простая резистивная цепь переменного тока: напряжение и ток совпадают по фазе.
Рис. 1. Простая резистивная цепь переменного тока: напряжение и ток совпадают по фазе.

На совместном графике покажем волны для тока и напряжения в простейшей цепи переменного тока, состоящей только из источника питания и резистора:

Рис. 2. Напряжение и ток синфазны (т.е. совпадают по фазе) для простой резистивной цепи.
Рис. 2. Напряжение и ток синфазны (т.е. совпадают по фазе) для простой резистивной цепи.

Поскольку проходящий через резистор ток прямо пропорционален напряжению на этом же резисторе в любой момент времени, форма волны для тока точно совпадает по фазе с формой волны для напряжения.

Возьмём любой момент времени на горизонтальной оси графика и сравним значения силы тока и напряжения друг с другом (любой «моментальный снимок», показывающий значения волны, называется мгновенным значением, то есть значением в конкретный момент времени).

Когда мгновенное значение напряжения равно нулю, мгновенная сила тока, проходящего через резистор также равна нулю. Аналогично, если в какой-то момент времени волна для напряжения на резисторе находится на своём положительном пике, волна для силы тока, проходящего через резистор, также находится на своём положительном пике, и так далее, если сравнивать обе волны в любой момент времени.

В любой момент времени для обеих волн закон Ома справедлив для мгновенных значений напряжения и тока.

Также можно рассчитать мощность, рассеиваемую этим резистором, и нанести эти значения на тот же график:

Рис. 3. Мгновенная мощность переменного тока в резистивной цепи никогда не принимает отрицательных значений (в любой момент времени, если сила тока и напряжение ненулевые, они одновременно принимают либо положительные либо отрицательный значения, поэтому их произведение p = e × i всегда даст положительное число).
Рис. 3. Мгновенная мощность переменного тока в резистивной цепи никогда не принимает отрицательных значений (в любой момент времени, если сила тока и напряжение ненулевые, они одновременно принимают либо положительные либо отрицательный значения, поэтому их произведение p = e × i всегда даст положительное число).
