Отправка текста на плату Micro:Bit[1]

MicroBit Text menu.jpg

В этом руководстве мы загрузим на Pixl.js код, который будет сканировать окружающее пространство на предмет плат Micro:bit, запрограммированных с помощью MakeCode, а затем при помощи сервиса UART будет отправлять текст на эти платы.

Код для Micro:bit

  • Перейдите на MakeCode и включите вверху режим «Блоки».
  • Внизу в подразделе «Расширенные» найдите блок «Расширения» и кликните на него (перед этим, возможно, подраздел «Расширенные» нужно будет раскрыть.
Система голосования с помощью MicroBit 20210627 2 - MakeCode workplace.jpg
  • Впишите в поле поиска «bluetooth», нажмите на кнопку с лупой, а затем выберите пакет «bluetooth».
Система голосования с помощью MicroBit 20210627 3 - Bluetooth.jpg
  • Откроется новое окно, которое предупредит о том, что пакеты «bluetooth» и «radio» несовместимы друг с другом. Кликните на кнопку «Удалить расширение(я) и добавить bluetooth».
Система голосования с помощью MicroBit 20210627 4 - Removed.jpg
  • Кликните на иконку с шестерёнкой справа вверху. Откроется меню настроек, выберите в нём пункт «Настройки проекта».

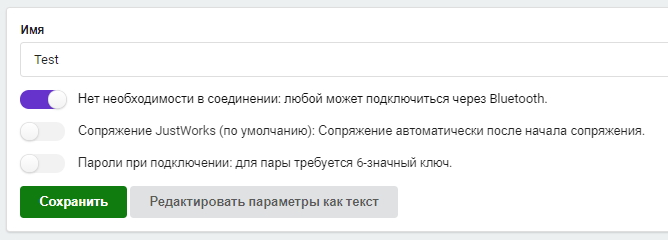

  • Выставьте ползунок «Нет необходимости в соединении» в состояние «Вкл» и кликните на «Сохранить».
Отправка текста на плату MicroBit 20210627 7 - No pairing.jpg
  • Перетяните в рабочую область блок «При начале» из секции «Основное».
  • Кликните на секцию «Bluetooth», затем на «еще...», возьмите блок «Bluetooth-сервис UART» и вставьте его внутрь блока «При начале».
  • Откройте секцию «Основное», возьмите блок «Показать значок» и вставьте его в блок «При начале» под блоком «Bluetooth-сервис UART». Этот значок будет показывать нам, что всё работает исправно.
  • Перетяните в рабочую область блок «Постоянно» из секции «Основное».
  • Вставьте в блок «Постоянно» блок «Показать строку» из секции «Основное».
  • Кликните на секцию «Bluetooth», затем на «ещё...», возьмите блок «Bluetooth UART читать до» и вставьте его в блок «Показать строку».

У вас должно получиться примерно следующее:

Отправка текста на плату MicroBit 20210627 8 - Done blocks text.jpg

Теперь кликните на кнопку «Скачать» слева внизу, чтобы сохранить этот файл на все нужные Micro:bit.

Код для Pixl.js

Код для Pixl.js будет сканировать окружающее пространство на предмет плат Micro:bit (но их название должно начинаться с «BBC»), а затем показывать их в меню. Затем, когда вы выберете в меню нужную Micro:bit, вам нужно будет также выбрать текст для отправки – это создаст соединение и отправит текст.

О том, как подключиться к Pixl.js при помощи IDE Espruino, читайте в этой статье. Скопируйте и вставьте код ниже в правую часть IDE, кликните на кнопку загрузки кода и готово!

// Сканируем и показываем результат сканирования в меню:
function doScan() {
  Pixl.menu(); // удаляем меню
  Terminal.println("Сканирование...");
  NRF.findDevices(function(devs) {
    var menu = { "" : {title:"Устройства не найдены"} };
    // Добавляем любое устройство,
    // чьё название начинается c «BBC»:
    devs.forEach(function(dev) {
      if (dev.name && dev.name.substr(0,3)=="BBC") {
        found = true;
        menu[""].title = "-- Connect -- ";
        menu[dev.name] = function() {
          askForText(dev);
        };
      }
    });
    // Добавляем в меню опцию для повторного сканирования:
    menu["-> Scan Again"] = function() {
      doScan(); // сканируем
    };
    // Показываем меню:
    Pixl.menu(menu);
  });
}

// Показываем список текстовых сообщений
// для отправки на платы Micro:bit:
function askForText(dev) {
  Pixl.menu({
    "":{title:"Which text?"},
    "Hello":function() { doConnect(dev,"Hello\n"); },
    "Goodbye":function() { doConnect(dev,"Goodbye\n"); },
    "A Test":function() { doConnect(dev,"A Test\n"); },
    "-> Scan Again":function() { doScan(); },
  });
}

/* Подключаемся и отправляем текст (максимум 20 символов).
   UART в Micro:bit – это не стандартный сервис Nordic UART,
   так что мы не сможем воспользоваться встроенными библиотеками,
   и нам придётся всё делать вручную. */
function doConnect(dev, text) {
  Pixl.menu(); // удаляем меню
  Terminal.println("Подключение...");
  var device;
  dev.gatt.connect().then(function(d) {
    Terminal.println("Подключились! Поиск сервиса");
    device = d;
    return d.getPrimaryService("6e400001-b5a3-f393-e0a9-e50e24dcca9e");
  }).then(function(s) {
    Terminal.println("Поиск характеристики");
    return s.getCharacteristic("6e400003-b5a3-f393-e0a9-e50e24dcca9e");
  }).then(function(c) {
    Terminal.println("Отправка");
    return c.writeValue(text);
  }).then(function() {
    device.disconnect();
    Terminal.println('Готово!');
    setTimeout(function() {
      doScan();
    }, 2000);
  }).catch(function(err) {
    print(err);
    Terminal.println("Ошибка!");
    setTimeout(function() {
      doScan();
    }, 2000);
    if (device) device.disconnect();
  });
}

// При инициализации запускаем сканирование:
function onInit() {
  doScan();
}

onInit();

Напечатайте save(), чтобы сохранить этот код в долговременную память Pixl.js. В результате он будет автоматически запускаться после перезагрузки и включения после отключения от питания.

MicroBit Text menu.jpg

Расширение функционала

Теперь, когда мы можем отправлять текст на Micro:bit, давайте загрузим на Micro:bit код, который будет проверять, не является ли присланный текст командой, и если да, то также выполнять действие, заданное в этой команде. К примеру, с помощью команды «forward» мы можем передвинуть робота Micro:bit вперёд.

Отправка текста на плату MicroBit 20210627 9 - Expansion text.jpg
