Чтение данных потенциометра

Данный пример демонстрирует пример чтения и вывод данных измеренных на аналоговом входе.

Необходимое оборудование

• Плата Arduino - 1 шт.;
• Потенциометр - 1шт.;
• Макетная плата - 1шт.;
• Набор перемычек - 3шт;

Цепь

Соедините контакт 5V Arduino с любым крайним контактом потенциометра, а контакт GND Arduino с другим крайним контактом потенциометра. Средний контакт потенциометра соедините с 0-ым аналоговым входом Arduino.

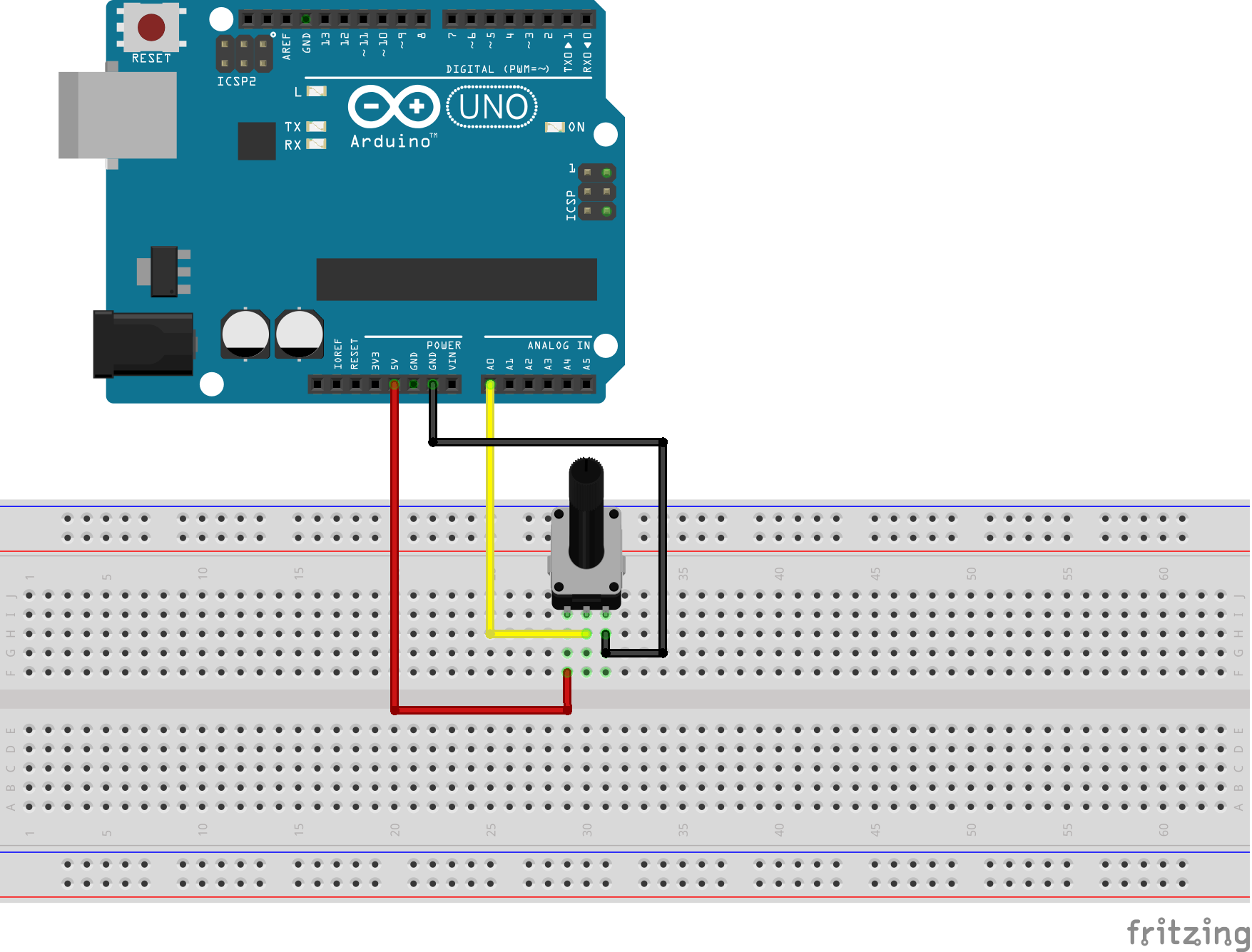

Рис. 1. Плата Arduino с подключенным потенциометром.

Код

#define POT 0                //Средний контакт потенциометра подключен к 0-му аналоговому входе
int val = 0;                 //Переменная для хранения измеренного значения на аналоговом входе

void setup()
{
  Serial.begin(9600);        //Инициализация передачи данных на скорости 9600 бод
}

void loop()
{
  val = analogRead(POT);    //Чтение данных с аналогового порта POT(т.е. 0-ой аналоговый вход)
  Serial.println(val);      //Вывод измеренного значения через последовательный порт
  delay(500);               //Задержка в пол секунды
}

Загрузите код. И откройте монитор последовательного порта.

При изменении положения ручки потенциометра, вы увидите изменение выводимых значений.

Также вы можете открыть плоттер по последовательному соединению.

Чтобы увидеть построение графика измеряемых значений в реальном времени.

Возможные неисправности

Если в мониторе порта выводятся иероглифы, то возможно не совпадают настройки скорости последовательного соединения в коде программы и монитора порта.
