Знакомство с Arduino Ethernet Shield[1]
При помощи модуля Arduino Ethernet Shield плата Arduino может подключаться к интернету при помощи библиотеки Ethernet, а также считывать данные с SD-карты при помощи библиотеки SD.
Подключение

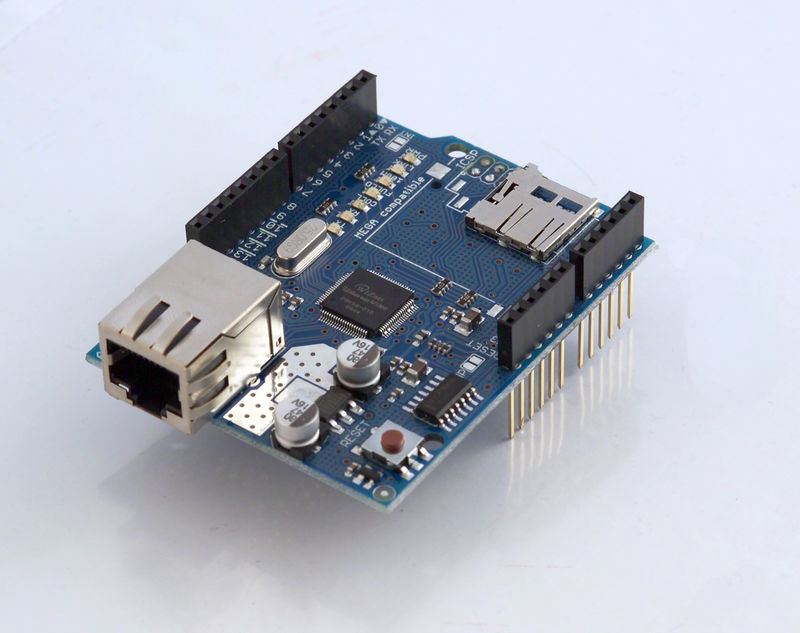

Модули типа Shield (в переводе – буквально «щит») присоединяются к плате сверху, штырьковыми контактами (на Shield-модуле) подключаясь к контактам-отверстиям (на Arduino). Подсоединяем Shield-модуль, а затем при помощи USB-кабеля подключаем плату к компьютеру – это нужно для того, чтобы загрузить на плату скетч. Когда скетч будет загружен, плату от компьютера можно отключить, но вместе с этим отключением плата лишается питания. Поэтому, чтобы обеспечить Arduino энергией, подключаем ее к внешнему источнику питания.
Теперь подключаем модуль к компьютеру, сетевому концентратору или роутеру при помощи стандартного Ethernet-кабеля (типа CAT5 или CAT6 с RJ45-коннекторами). Для подключения к компьютеру может понадобиться кроссоверный кабель, хотя многие компьютеры (включая все последние модели Mac’ов) эту кроссоверность выполняют самостоятельно.
Сетевые настройки
Shield-модулю должен быть присвоен MAC-адрес и фиксированный IP-адрес, и это делается при помощи функции Ethernet.begin(). MAC-адрес – это уникальный номер, который идентифицирует устройство в глобальной интернет-сети. На последних моделях Ethernet-модулей есть наклейки с MAC-адресом, с которым их нужно использовать. Старые версии идут без MAC-адреса, поэтому его нужно будет придумать самостоятельно, но не используйте один и тот же адрес для нескольких плат. Корректность IP-адреса зависит от конфигурации вашей сети. Чтобы динамически присваивать IP-адрес к Shield-модулю, можно воспользоваться DHCP. Кроме того, если хотите, можете указать сетевой шлюз и подсеть, но это опционально.
SD-карта
В последнюю модификацию Ethernet-модуля добавлен слот для micro-SD, работа с которым осуществляется при помощи библиотеки SD.
