Модель Arduino Pro Mini предназначена для продвинутых пользователей, которые ищут для своих проектов универсальную, недорогую и маленькую плату. В целях снижения стоимости у нее нет некоторых компонентов (например, USB-порта и штырьевых контактов). Таким образом, Arduino Pro Mini – это хороший выбор для проектов, где плату нужно оставить и в течение долгого времени не трогать. Имейте в виду, что есть две версии этой модели – одна работает на 5 вольтах (как и большинство других Arduino), а другая – на 3,3 вольтах. Следите за тем, чтобы питание было правильным, и используйте компоненты, рабочее напряжение которых соответствует напряжению платы.
Загрузка скетчей
Модель Pro Mini не имеет элементов для USB-коммуникации, поэтому для загрузки скетчей нужно использовать внешний конвертер USB-TTL. Для 5-вольтовой версии это может быть кабель-конвертер FTDI TTL-232R USB - TTL Level Serial Converter Cable, а для 3,3-вольтовой версии можно использовать кабель-конвертер FTDI TTL-232R-3v3 USB - TTL Level Serial Converter или отладочную плату SparkFun FTDI Basic Breakout Board. Один из самых простых способов соединения – это вставить в FTDI-кабель (или отладочную плату) 6-контактный штырьевой (с шагом в 2,54 мм) разъем, а затем подключить это все к 6-контактному (программирующему, с отверстиями) разъему на Mini Pro. Впрочем, если вы планируете загружать на Pro Mini много скетчей, то некоторые штырьевые контакты лучше припаять к отверстиям.
Если вы используете Windows и FTDI-кабель, то для автоматического сброса нужно будет сделать одно изменение в настройках. Убедитесь, что плата подключена, откройте «Диспетчер устройств» («Панель управления» > «Система и безопасность» > «Система»), а затем найдите секцию «Порты (COM и LPT)», а в ней – запись «USB Serial Port». Кликните по ней правой кнопкой мыши, выберите «Свойства» > «Параметры порта» > «Дополнительно...», в открывшемся окне найдите раздел «Дополнительные опции», а затем поставьте галочку рядом с пунктом «Установить линию RTS при завершении работы».
Для 3,3-версий Arduino Pro Mini в меню Инструменты > Плата (Tools > Board) нужно указать Arduino Pro or Pro Mini (3.3V, 8 MHz) или Arduino Pro or Pro Mini (3.3V, 8 MHz) w/ ATmega168 (в зависимости от чипа, которым оснащена ваша плата). Для 5-вольтовых версий в этом меню нужно выбрать Arduino Duemilanove or Nano w/ ATmega328 или Arduino Diecimila, Duemilanove, or Nano w/ ATmega168.
Arduino Pro Mini, подключенная к (и питаемая) кабелю-конвертеру FTDI TTL-232R-3V3 USB - TTL Level Serial Converter. Зеленый и черный провода соответствуют надписям «GRN» и «BLK», написанным на отверстиях

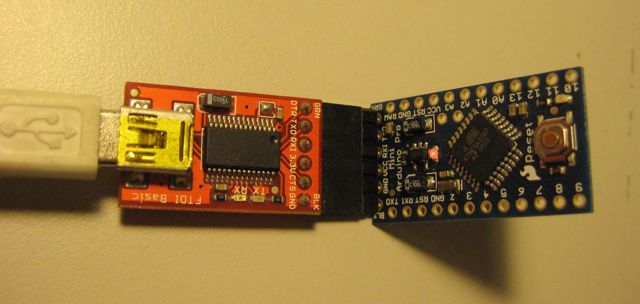

Arduino Pro Mini, подключенная к (и питаемая) отладочной плате SparkFun FTDI Basic Breakout Board и USB-кабелю с разъемом Mini-B. Имейте в виду, что у старых версий Pro Mini ориентация 6-контактного разъема может быть перевернута. Поэтому проверяйте, совпадают ли надписи GRN и BLK на Pro Mini и отладочной плате
Питание
Плату можно запитать от USB через 6-контактный программирующий разъем – от стабилизированного 5-вольтового или 3,3-вольтового (в зависимости от модели) источника питания, подсоединенного к VCC-контакту, или от нестабилизированного источника, подключенного к контакту RAW.
Разъемы
К отверстиям Arduino Pro Mini может быть припаян любой стандартный разъем, расстояние между контактами которого составляет 2,54 мм. Чтобы задействовать все контакты Arduino Pro, понадобится два 12-контактных разъема, а также, возможно, 6-контакный разъем (для программирования). Кроме того, к отверстиям можно напрямую припаять провода.
