Перевод: Максим Кузьмин

Проверка/Оформление/Редактирование: Мякишев Е.А.

Знакомство с LilyPad Arduino на Mac OS X[1]

В этом руководстве объясняется, как подключить LilyPad Arduino к компьютеру с операционной системой Mac OS X и загрузить на нее свой первый скетч.

Берем LilyPad Arduino, FTDI-плату и USB-кабель

Это руководство написано исходя из того, что вы используете LilyPad Arduino Main Board, Simple Board или SimpleSnap.

Кроме того, это руководство подходит для плат LilyPad Arduino Photosnap: Photosnap LilyPad Development Board и Photosnap LilyPad Simple Board. Если у вас LilyPad Arduino USB, то нужно другое руководство.

Вам также понадобятся стандартный mini USB кабель и FTDI-плата.

Загружаем IDE Arduino

Берем последнюю версию IDE Arduino со страницы загрузок на официальном сайте Arduino.

Когда загрузка будет завершена, делаем двойной клик по ZIP-файлу. Это распакует IDE Arduino.

Устанавливаем IDE Arduino

Копируем IDE Arduino в папку «Программы».

Устанавливаем драйверы

Чтобы получить возможность программировать LilyPad Arduino, на FTDI-плату надо будет установить драйверы. Последнюю версию этих драйверов можно скачать с сайта FTDI.

Откройте эту страницу, промотайте до середины, и там будет таблица с драйверами для разных компьютеров и операционных систем. Найдите те, что совместимы с характеристиками вашего компьютера, и загрузите их самую последнюю версию.

Если ваш компьютер работает на OS 10.5 и выше, то вам нужно использовать драйверы x64 (64 бита). Если у вас OS 10.4, вам нужно использовать драйверы x32 (32 бита). В противном случае вам нужно будет использовать драйверы PPC (PowerPC). Чтобы узнать, какая версия OS стоит на вашем Mac, кликните по иконке Apple в правом верхнем углу экрана и кликните на пункт «Об этом Mac».

Более подробные инструкции читайте в руководстве на сайте FTDI.

Загрузив пакет, делаем по нему двойной клик, а затем следуем инструкциям установщика. После установки драйверов перезагружаем компьютер.

Подключаем плату

Подсоединяем FTDI-плату к плате LilyPad Arduino. Затем берем USB-кабель и один его конец подключаем к FTDI-плате, а другой – к USB-порту на компьютере.

Запускаем IDE Arduino

Переходим к папке «Программы», куда мы скопировали IDE Arduino, и дважды кликаем по ее иконке.

Примечание: Если IDE Arduino загрузился с неправильными языковыми настройками, их можно поменять в меню Файл > Настройки (File > Preferences). Более подробно читайте здесь.

Открываем пример «Blink»

Открываем в IDE Arduino скетч-пример «Blink». Для этого кликаем по Файл > Примеры > 01.Basics > Blink (File > Examples > 01.Basics > Blink).

Выбираем плату

Открываем в IDE Arduino меню Инструменты > Плата (Tools > Board) и выбираем там пункт LilyPad Arduino. Если ваша плата была куплена в 2012 году или позже, вам нужно выбрать пункт «LilyPad Arduino w/ ATmega328».

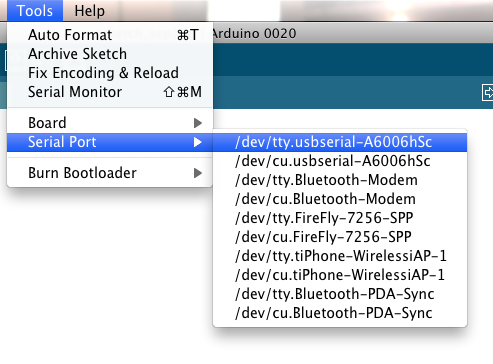

Выбираем порт

Открываем в IDE Arduino меню Инструменты > Порт (Tools > Port) и выбираем там нужный последовательный порт. На Mac в его названии должно быть что-то вроде /dev/tty.usbserial.

Загружаем программу

Теперь кликаем по кнопке «Загрузка» в IDE Arduino. Ждем несколько секунд – вы должны увидеть, как на FTDI-плате мигают светодиоды RX и TX. Если загрузка пройдет успешно, в IDE Arduino появится сообщение «Загрузка завершена».

Спустя несколько секунд после завершения загрузки на плате должен замигать зеленый светодиод. Если замигал, поздравляем! Это значит, что ваша LilyPad Arduino заработала.

Если у вас возникли какие-то проблемы, смотрите эту статью.

Дополнительные материалы

Сайт lilypadarduino.org – обширное руководство по работе с LilyPad для начинающих
Категория LilyPad на SparkFun – датчики, переключатели и другие платы для использования с LilyPad Arduino
