Перевод: Максим Кузьмин
Проверка/Оформление/Редактирование: Мякишев Е.А.

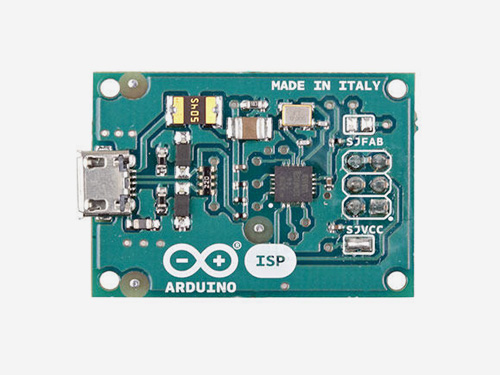

Рис. 1. Программатор Arduino ISP.
Рис. 1. Программатор Arduino ISP.

Программатор Arduino ISP[1]

Arduino ISP – это маленький внутрисхемный программатор (AVR-ISP), основанный на проекте FabISP, который разработан Дэвидом Меллисом (David Mellis). При помощи этого программатора вы можете загружать скетчи и записывать загрузчик на любые платы, созданные на базе AVR, включая Arduino.

Загружая скетчи при помощи внешнего программатора, вы можете удалить программный загрузчик, и использовать место, которое он занимал, для своих скетчей. Arduino ISP также можно использовать для записи загрузчика Arduino – таким образом, вы можете восстановить чип в случае, если случайно повредили загрузчик. Запись загрузчика также необходима, если вы установили на Arduino новый микроконтроллер ATmega или хотите загружать скетчи через соединение USB-Serial при помощи загрузчика.

О гарантии можно почитать тут.

С чего начать

На этой странице можно найти всю необходимую информацию о настройке платы, использовании IDE Arduino и т.д.

Нужна помощь?

Документация

Arduino ISP – это устройство, изготовленное по принципу «open source». Вы можете создать на его основе собственное устройство, используя файлы ниже:

Как использовать

Подключите Arduino ISP к ICSP гребешкам на плате Arduino. Убедитесь, что разъемы находятся в правильном положении, о чем можно судить по белой точке в углу коннектора.

Подключив, откройте IDE Arduino, кликните на Инструменты > Программатор > ArduinoISP (Tools > Programmers > ArduinoISP). Чтобы загрузить скетч при помощи Arduino ISP кликните в IDE Arduino на Скетч > Загрузить через программатор (Sketch > Upload using programmer) или нажмите комбинацию клавиш  Ctrl  +  ⇧ Shift  +  U . Если вы хотите записать загрузчик на микроконтроллер AVR, кликните на Инструменты > Записать Загрузчик (Tools > Burn Bootloader).

Примечание

Arduino ISP поддерживается только IDE Arduino версии 1.5.7 и выше.

Более подробно об использовании программатора Arduino ISP читайте тут.

Руководства

Питание целевой платы

Программатор Arduino ISP может обеспечить программируемую плату 5-вольтовым напряжением. Для этого нужно распаять перемычку SJVCC на Arduino ISP.

Повторное программирование платы ATtiny44

Прошивку микроконтроллера ATtiny44, которым оснащен Arduino ISP, можно обновлять и заменять. Чтобы перепрограммировать ATTiny, вам нужно cпаять перемычку SJFAB, а затем подключить программатор к коннектору ICSP.

Решение проблем

  • Ошибка верификации. Если вы столкнулись с этой проблемой, то вам нужно запитать плату, которую вы пытаетесь запрограммировать при помощи Arduino ISP, при помощи внешнего источника питания, а не через USB. К примеру, если вы записываете загрузчик на Arduino Leonardo, то вам нужно будет питать ее через разъем для питания при помощи 9-вольтового адаптера.
  • Неизвестное USB-устройство. Если ваш компьютер не распознает устройство, попробуйте другой USB-порт. У некоторых USB-портов возникают проблемы во время коммуникации, и смена USB-порта, как правило, решает эту проблему.
