Эта статья рассказывает, как сконструировать программатор с параллельным портом для плат Arduino (или других плат с чипом ATmega8). Программатор позволяет программировать плату, подключенную к компьютеру на Windows, безо всякого дополнительного оборудования. Дешево и быстро. Правда, стоит обратить внимание, что этот программатор не дает возможности осуществлять коммуникацию между компьютером и скетчами на плате. Для этого понадобится кабель, поддерживающий последовательную коммуникацию.
Коннектор, вид сзади
Необходимое оборудование
Инструменты:
Паяльник
Пистолет для горячего клея (опционально)
Компоненты:
Два резистора на 470 Ом (желтый-фиолетовый-коричневый)
Один резистор на 220 Ом (красный-красный-коричневый)
Один параллельный порт или адаптер, конвертирующий параллельные данные в последовательные данные
Два 3-проводных кабеля (на одном конце – коннекторы типа «мама», на другом – ни к чему не подключенные провода)
Инструкции
Удаляем все провода с параллельного порта.
Припаиваем 470-омовые резисторы к контактам 1 и 2 на параллельном порте.
Параллельный порт, к 1-ому контакту которого припаян 470-омовый резистор
Припаиваем 220-омовый резистор к контакту 11 на коннекторе.
Поочередно припаиваем три провода одного из кабелей к резистору на контакте 11 (он ведет к контакту 18 на ATmega8), к резистору на контакте 1 (он ведет к контакту 19 на ATmega8) и напрямую к контакту 16 (он ведет к контакту 1, отвечающему за сброс).
Параллельный порт, к которому припаяно два из трех кабелей – к контактам 1 и 11, соответственно
Припаиваем средний провод второго кабеля к резистору на контакте 2 (он ведет к контакту 17 на ATmega8), а один из оставшихся проводов – к контакту 18 (он отвечает за «землю»). Третий провод не используется, и его, чтобы не мешался, можно просто обрезать.

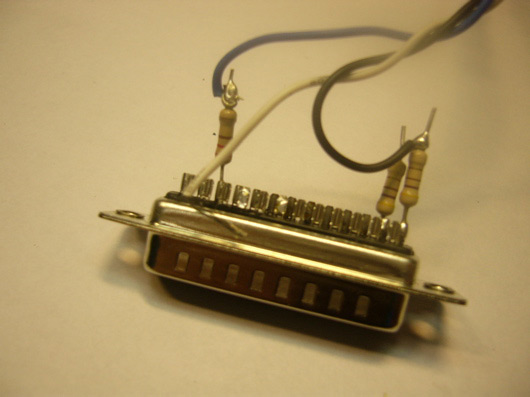

Параллельный порт, к которому припаяны оба кабеля
Подключите концы двух кабелей так, чтобы – если смотреть со стороны коннектора – неиспользованный провод был слева вверху, а провод на контакте 11 – справа вверху (это 1-ый контакт коннектора, и он должен соответствовать контакту 1 на плате Arduino).

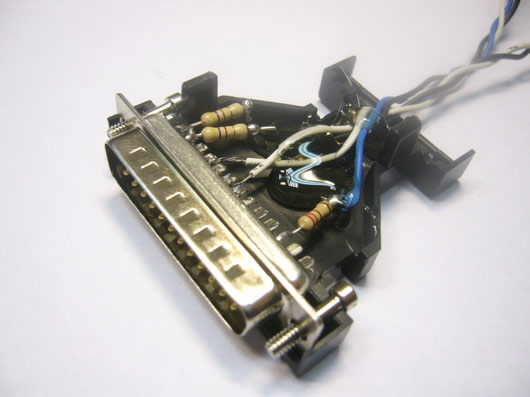

Склейте провода внутри корпуса адаптера, но убедитесь, что неизолированные провода находятся в стороне друг от друга. Или, если вы не используете адаптер, обмотайте оголенные провода изолентой, чтобы они не прикасались друг к другу.
Автор – Дэвид А. Меллис (David A. Mellis). Также спасибо Эрезу Кикин-Гилу (Erez Kikin-Gil) за сборку программатора и Массимо Банци (Massimo Banzi) за запрос и инструкции.
