Подготовка [1][2]
В качестве подготовки можно почитать руководства по пайке, а также то, как использовать мультиметр.
Инструменты
Для сборки понадобится несколько инструментов. Ни один из них в комплекте с Minty Boost не идет. Если у вас их нет, то сейчас самое время купить их или у кого-нибудь позаимствовать. Они очень удобны при сборке/починке/модификации электронных устройств. Ниже указано несколько ссылок, где их можно купить, но вы, разумеется, можете взять их, где вам удобней/дешевле. Многие из этих вещей можно купить в Radio Shack или других хороших магазинах, специализирующихся на DIY-товарах.
[Три картинки]
Паяльник
![](/ruwiki/images/9/90/Adafruit_products_soldering_iron.jpg)
![](/ruwiki/images/2/20/Adafruit_products_soldering_iron_upgrade.jpg)
Должен подойти любой универсальный паяльник для начального уровня, продающийся в вашем местном магазине хозтоваров/стройматериалов. Но, как и всегда, вы получаете то, за что платите.
Впрочем, можно купить более «крутой» паяльник – вроде Hakko FX-888, продающийся в магазине Adafruit. Благодаря ему паять проще и, возможно, даже интереснее.
Не пользуйтесь паяльниками ColdHeat! Они не подходят для деликатной пайки и могут повредить набор (см. здесь).
Купить настраиваемый паяльник начального уровня (30 ватт, 110 вольт) можно в магазине Adafruit.

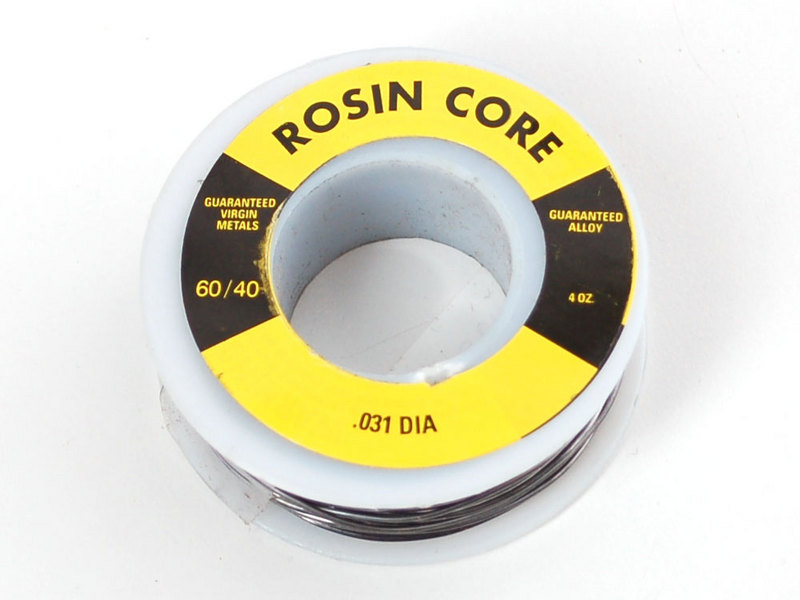

Припой
![](/ruwiki/images/9/94/Adafruit_products_solder.jpg)
Вам понадобится проволочный припой, 60/40. Чем лучше припой, тем... лучше! Если использовать плохой припой, это может привести к замыканию между неправильными линиями и дефекту «холодная пайка», которые, возможно, будет трудно найти.
Катушку освинцованного припоя (рекомендуется для начинающих) можно купить тут.
Бессвинцовый припой можно купить здесь.
Мультиметр
![](/ruwiki/images/9/90/Adafruit_products_ID71multimeter_LRG.jpg)
![](/ruwiki/images/0/08/Adafruit_products_extech330_LRG.jpg)
![](/ruwiki/images/c/c3/Adafruit_products_ID850_LRG.jpg)
Вам понадобится качественный мультиметр, способный измерять напряжение и неразрывность электрической цепи.
Базовый мультиметр можно купить тут (ссылка на магазин Adafruit).
«Топовый» мультиметр можно купить тут (ссылка на магазин Adafruit).
Карманный мультиметр можно купить тут (ссылка на магазин Adafruit).
Острогубцы
![](/ruwiki/images/b/b0/Adafruit_products_cutter.jpg)
Вам понадобятся косые острогубцы, умеющие резать заподлицо – чтобы обрезать провода и свинец после того, как компоненты будут припаяны на место.
Острогубцы можно купить тут (ссылка на магазин Adafruit).

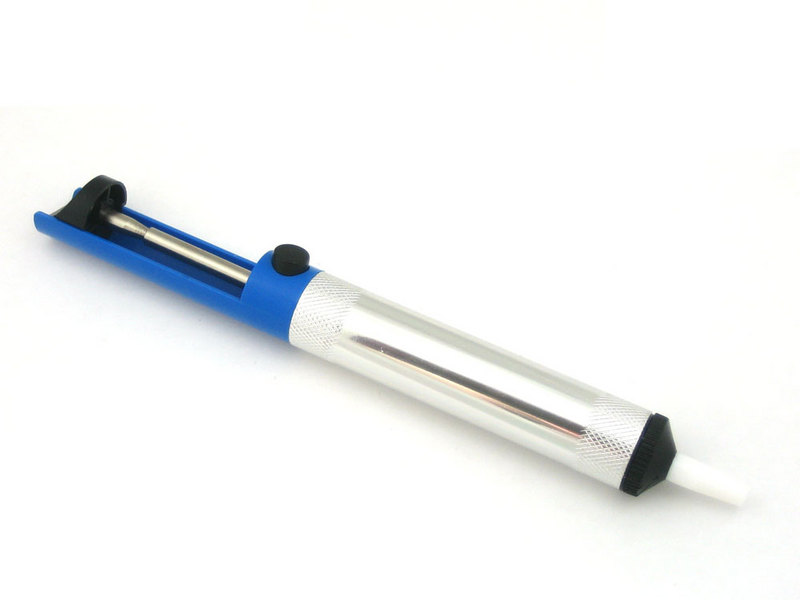

Отсос припоя
![](/ruwiki/images/a/ac/Adafruit_products_soldersucker_LRG.jpg)
Да, странно, но это технический термин для инструмента, который вакуумным способом убирает лишний припой. Используется для исправления ошибок. Такая штука есть у каждого уважающего себя инженера.
Прибор можно купить тут (ссылка на магазин Adafruit).
Держатель «третья рука» с увеличительной лупой
![](/ruwiki/images/f/ff/Adafruit_products_thirdhand_LRG.jpg)
Этот инструмент необязателен, но паять (и не только) с его помощью – гораздо удобнее и быстрее.
Список компонентов
Перед тем, как начинать, проверьте, содержит ли набор все необходимые компоненты. Как пишут разработчики, иногда они ошибаются, поэтому лучше все перепроверить. Если нужна замена, то разработчики просят писать сюда – support@adafruit.com.
Имейте в виду, что список компонентов слегка отличается в зависимости от версии – в недавней 3.0 список будет одним, в старой 2.0 – другим, а в древней 1.2 – третьим. Чтобы узнать, какой версии ваш набор, посмотрите на упаковку. Если у вас старая версия, то список компонентов для нее находится немного ниже (чуть проскролльте).
Также имейте в виду, что Altoids перестала выпускать жвачку, продающуюся в таких коробках. Но в магазине Adafruit можно купить упаковки идентичного размера.
Список компонентов для версии 3.0
Изображение | Название | Описание | Поставщик | Количество |
---|---|---|---|---|
![]() |
IC1 | 5-вольтовый повышающий преобразователь (для версий 2.0 и 3.0 – LT1302CN8-5) | 1 шт. | |
![]() |
IC1’ | 8-контактное монтажное гнездо | Обычное | 1 шт. |
![]() |
C4, C3 | Конденсатор для питания (220мкФ/6,3В+) | Обычный | 2 шт. |
![]() |
C1, C2 | Блокировочный конденсатор (0,1 мкФ) | Керамический | 2 шт. |
![]() |
R5 | Резистор на 3,3 кОм, 1/8 ватт, 5% (оранжевый-оранжевый-красный-золотой). Этот компонент был добавлен в версию 3.0. Если его нет, то у вас, скорее всего, версия 2.0. | Обычный | 1 шт. |
![]() |
R2, R4 | Резистор на 75 кОм, 1/8 ватт, 1% (фиолетовый-зеленый-черный-красный-коричневый). Вместо него также может быть коричневый резистор 7502F DALE. Этот компонент был добавлен в версию 3.0. Если его нет, то у вас, скорее всего, версия 2.0. | 2 шт. | |
![]() |
R1, R3 | Резистор на 49,9 кОм, 1/8 ватт, 1% (желтый-белый-белый-красный-коричневый). Этот компонент был добавлен в версию 3.0. Если его нет, то у вас, скорее всего, версия 2.0. | 2 шт. | |
![]() |
D1 | Диод Шотки 1N5818 (или 1N5817 и т.д.) | 1N5818 | 1 шт. |
![]() |
L1 | Дроссель на 10 микроГенри (как минимум на 1 ампер) | RLB9012-10 | 1 шт. |
![]() |
X1 | USB-разъем «мама» типа A | Обычный | 1 шт. |
![]() |
Держатель для 2 батареек типа AA | Keystone 2463 | 1 шт. | |
![]() |
PCB | Печатная плата | Adafruit Industries | 1 шт. |
Схема для версии 3.0
![](/ruwiki/images/a/a5/Adafruit_products_mintyboostv3sch.png)
Список компонентов для версии 2.0
Выпуск этой версии был прекращен в августе 2010 года – ее заменили на 3.0.
Изображение | Название | Описание | Поставщик | Количество |
---|---|---|---|---|
![]() |
IC1 | 5-вольтовый повышающий преобразователь (для версии 2.0 – LT1302CN8-5) | 1 шт. | |
![]() |
IC1’ | 8-контактное монтажное гнездо | Обычное | 1 шт. |
![]() |
C4, C3 | Конденсатор для питания (220мкФ/6,3В+) | Обычный | 2 шт. |
![]() |
C1, C2 | Блокировочный конденсатор (0,1мкФ) | Керамический | 2 шт. |
![]() |
R4, R5 | Резистор на 15 кОм, 1/4 ватт, 5% (коричневый-зеленый-оранжевый-золотой). Включен в набор для старых «айподов» и других устройств. Обычный | 2 шт. | |
![]() |
Резистор на 100 кОм, 1/4 ватт, 5% (коричневый-черный-желтый-золотой). Альтернативные резисторы для R4 и R5 для последних «айподов» (Classic, Nano, Video) | Обычный | 2 шт. | |
![]() |
D1 | Диод Шотки 1N5818 (или 1N5817 и т.д.) | 1N5818 | 1 шт. |
![]() |
L1 | Дроссель на 10 микроГнери (как минимум на 1 ампер) | RLB9012-10 | 1 шт. |
![]() |
X1 | USB-разъем «мама» типа A | Обычный | 1 шт. |
![]() |
Держатель для 2 батареек типа AA | Keystone 2463 | 1 шт. | |
![]() |
PCB | Печатная плата | Adafruit Industries | 1 шт. |
Схема для версии 2.0
![](/ruwiki/images/c/c7/Adafruit_products_mintyboostv2sch.png)
Список компонентов для версии 1.2
Это список необходимых деталей для версий 1.0 и 1.2, которые на данный момент сильно устарели.
Изображение | Название | Описание | Поставщик | Количество |
---|---|---|---|---|
![]() |
IC1 | 5-вольтовый повышающий преобразователь (для версии 1.2 – MAX756-CPA) | 1 шт. | |
![]() |
IC1’ | 8-контактное монтажное гнездо | Обычное | 1 шт. |
![]() |
C4, C3 | Конденсатор для питания (100мкФ/6,3В или выше) | Обычный | 2 шт. |
![]() |
C1, C2 | Блокировочный конденсатор (0,1мкФ) | Керамический | 2 шт. |
![]() |
R4, R5 | Резистор на 15 кОм, 1/4 ватт, 5% (коричневый-зеленый-оранжевый-золотой). Добавлен в набор для старых «айподов» и других устройств. | Обычный | 2 шт. |
![]() |
Резистор на 100 кОм, 1/4 ватт, 5% (коричневый-черный-желтый-золотой). Альтернатива R4/R5 для последних «айподов» (Classic, Video, Nano). | Обычный | 2 шт. | |
![]() |
D1 | Диод Шотке (1N58518, 1N5817 и т.д.) | 1N5818 | 1 шт. |
![]() |

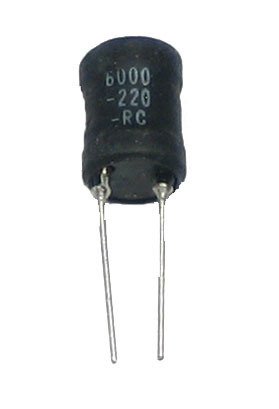

L1 | Дроссель на 10-22 микроГенри (как минимум 1 ампер) | RLB9012-10 | 1 шт. |
![]() |
X1 | USB-разъем «мама» типа A | Обычный | 1 шт. |
![]() |
Держатель для 2 батареек типа AA | Keystone 2463 | 1 шт. | |
![]() |

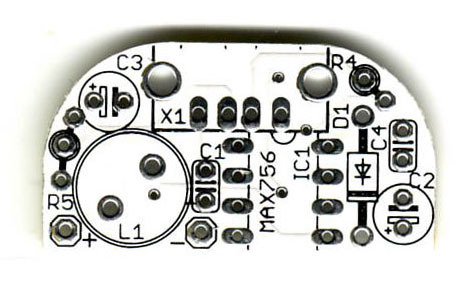

PCB | Печатная плата | Adafruit Industries | 1 шт. |
Схема для версии 1.2
![](/ruwiki/images/f/fb/Adafruit_products_mintyv11.png)
Компоненты LED1, R1, R2 и R3 опциональны и в набор не включены. Их нужно устанавливать только если пользователь хочет добавить в устройство функцию «индикация низкого заряда батареи». Подробнее о выборе резисторов для R1 и R2 читайте в даташите MAX756.
R5 может быть установлен и в подтягивающую, и в стягивающую позицию (как R4) – печатная плата 1.2 допускает обе позиции.
