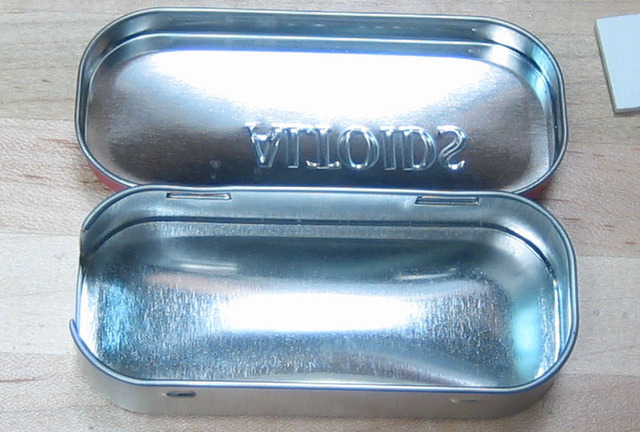

Окей, теперь мы готовы к тому, чтобы уложить это все в корпус. Покупаем жвачку Altoids, кушаем ее сами или делимся с друзьями.
Примечание: Компания Altoids прекратила выпуск этого типа жвачки. Тем не менее, разработчики Minty Boost сумели воспроизвести коробки из под этих жвачек и теперь продают их в своем магазине.
Вам понадобится спаянный набор Minty Boost, пустая коробка из под жвачки, ножницы для резки по металлу и два кусочка двусторонней поролоновой клейкой ленты (идет в наборе с Minty Boost).
Вырезаем на коробке две выемки – там, где кончается плоская часть и начинается закругление.
Теперь начинаем гнуть отрезанный кусочек взад-вперед, чтобы отломить. Также можно попробовать сделать так, чтобы в процессе отламывания этот кусочек был внутри – так получится одним острым краем меньше.
Пробуем вставить набор к коробку. Сначала кладем плату, а затем укладываем держатель для батареек. Но не вставляем сами батарейки! Из-за этого цепь замкнет с коробкой и повредит плату!
Если все отлично укладывается, убираем электронику и клеим поролоновую ленту – и на печатную плату, и на держатель для батареек.
Помните, что ни один контакт, компонент или провод не должен прикасаться к коробке.
Чтобы защитить плату, также можно воспользоваться изолентой. Кроме того, убедитесь, что обрезали все провода – чтобы они не продырявили поролон. Если не сделать на этом этапе все, как нужно, можно запросто повредить плату.
Готово! Помните, что из-за того, что чип-преобразователь практически не использует питания, вам не нужно вынимать батарейки, чтобы выключить Minty Boost. Просто включайте/выключайте девайсы, когда хотите.
А руководство ниже было прислано от пользователя KRHAiNOS – с его помощью можно сделать так, чтобы Minty Boost держался в коробке еще крепче:
