Эта статья – иллюстрированное руководство по воссозданию функционала платы Arduino на макетной плате. Эта версия копирует Arduino Serial, но с небольшими изменениями. Как видно по схеме, некоторые компоненты были убраны, а один был добавлен. Вместо транзисторного блока для линий RX и TX в цепь был добавлен 7404N, модуль из шести инверторов. Так удобнее инвертировать последовательный сигнал, идущий от программирующего компьютера на ATmega8.
Вам понадобится рисунок, показывающий распиновку между контактами Arduino и портами ATmega8. Вот он.
Программирующий гребешок на этой схеме не указан
Примечание:В этой схеме 3 ошибки. Во-первых, контакты 2 и 1 на 7404 (IC1) нужно поменять местами. Во-вторых, S1 (кнопка сброса) подключена между GND и контактом 1 на IC2 (это ATmega8). И в-третьих, контакт 5 на X1 (последовательный порт) подключен к «земле».

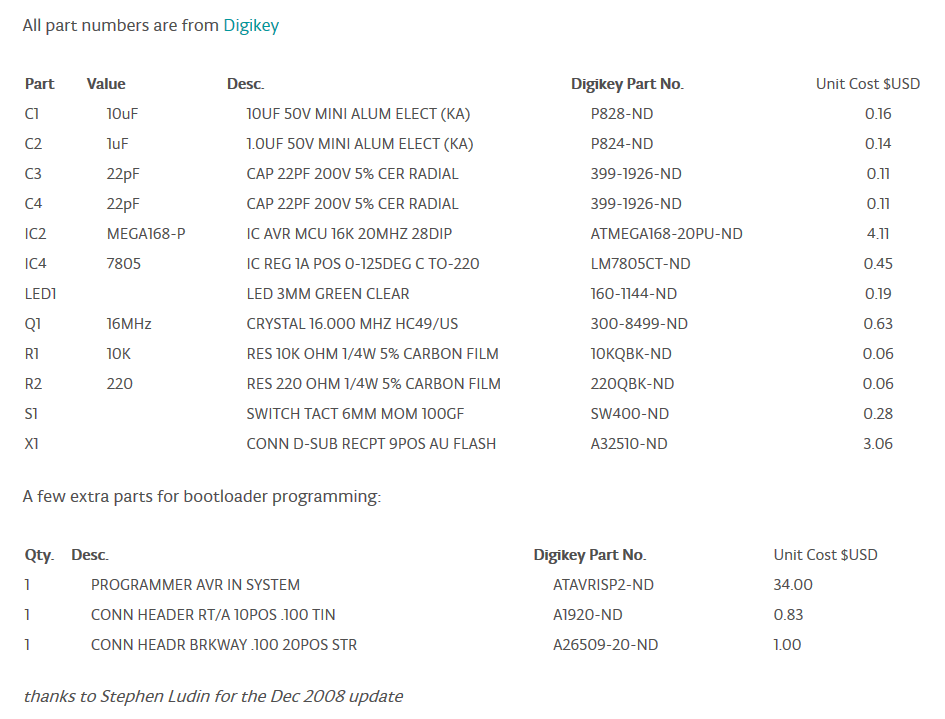

Здесь можно найти список компонентов, необходимых для этого проекта.

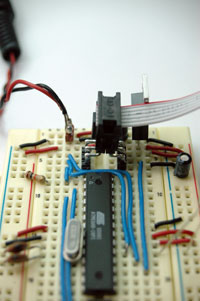

Вначале, чтобы записать загрузчик на микроконтроллер, вам понадобится программатор от Atmel. На картинке ниже программирующий кабель нужно подключать к месту, что находится слева сверху от микроконтроллера.
Чтобы подключить AVRISP-программатор, я сделал программирующий гребешок-коннектор, припаяв прямоугольные гребешковые контакты к прямым гребешковым контактам. Кабель подключается лицом к правой стороне платы.
Чтобы записать загрузчик, вам понадобятся соответствующие файлы. В Arduino-0001 загрузчик в интерфейс не встроен, поэтому вам придется проделать немного дополнительной работы. Соответствующие инструкции можно найти тут.

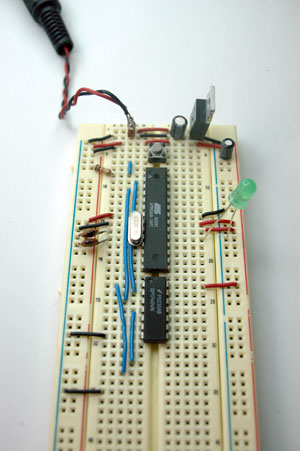

Когда загрузчик записан на чип, его можно подключать к IDE Arduino. Чтобы упростить плату, я убрал программирующий гребешок и соединяющие провода, а также добавил кнопку сброса (выше микроконтроллера). Ниже – конечный результат. Он соответствует схеме, за исключением 220-омового резистора, подключенного к светодиоду.
Последовательный порт подключен к «земле», но на фото выше этого не видно, потому что загораживается самим коннектором. Поэтому ниже еще одно фото, но без коннектора – чтобы были видны провода:
К последовательному порту припаяны прямые штырьковые контакты, что позволяет подключить его к макетной плате:
Просто подключите последовательный кабель к компьютеру, источник питания (9-15 вольт постоянного тока) – к плате, и плату можно программировать.
