Каркас Skeleton Box (10х7, 10х10, 17х10 сантиметров)[1]

Skeleton Box 环氧板位置关系 3.JPG

Эта статья рассказывает о разных моделях защитного каркаса Skeleton Box – с размерами 10х7, 10x10 и 17х10 сантиметров. Разнообразие размеров позволяет выбрать для вашего проекта более подходящий корпус.

Набор для сборки Skeleton Box состоит из нескольких частей: эпоксидных каркасных пластин, акриловых пластин (боковых, верхней и нижней) и скрепляющих компонентов. Нижняя акриловая панель оснащена отверстиями, предназначенными для крепления различных микроконтроллерных плат. На двух боковых акриловых пластинах есть отверстия с крышками, через которые можно просовывать провода.

Каркас Skeleton Box 10x7 можно купить по этой ссылке, 10х10 – по этой, а 17х10 – по этой.

Точные размеры

  • Модель 10х7 – 106 х 67 х 36 мм
  • Модель 10х10 – 106 х 106 х 36 мм
  • Модель 17х10 – 177 х 106 х 36 мм

Список компонентов

Эта глава написана на примере Skeleton Box 17x10.

Эпоксидные каркасные пластины

Каркас Skeleton Box 环氧板 1.JPG

В комплект для сборки Skeleton Box 17x10 входит восемь эпоксидных каркасных пластин. На краях у них есть круглые и прямоугольные отверстия: круглые предназначены для винтов и заклепок, а прямоугольные – для крепления боковых акриловых панелей. Чтобы упростить прототипирование, четыре маленьких каркасных панели оснащены Grove-интерфейсами, интерфейсом для питания, а также контактными площадками для светодиодов и резисторов.

Акриловые панели

В комплект для сборки Skeleton Box 17x10 входит шесть акриловых панелей – четыре боковые, одна верхняя и одна нижняя. Нижняя панель оснащена множеством отверстий для крепления различных микроконтроллерных плат.

Каркас Skeleton Box 亚格力底板2 2.png

Красная область на картинке ниже используется для крепления Arduino, Seeeduino и других плат с форм-фактором Arduino (например, шилдов):

Каркас Skeleton Box 亚格力底板1 3.png

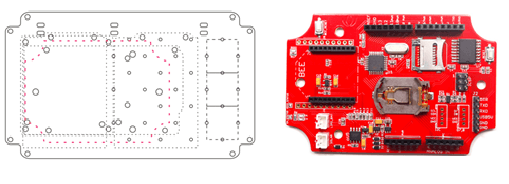

Красная область на картинке ниже используется для установки плат, по форме напоминающих Seeeduino Stalker:

Каркас Skeleton Box Skeleton12 4.png

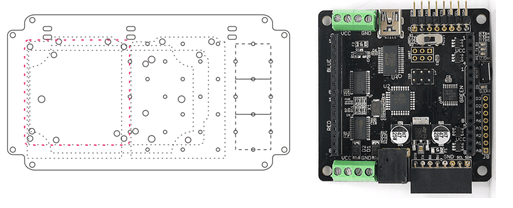

Красные области на картинке ниже используются для установки плат вроде Rainbowduino. На них можно установить Grove-модули размерами 1х1, 1х2 и 1х3 (см. картинку ниже). Кроме того, на двух боковых акриловых пластинах есть 2-миллиметровые отверстия для Grove-портов.

Каркас Skeleton Box Skeleton123 5.png

Две боковые акриловые пластины оснащены отверстиями с крышками. Если нужно, через эти отверстия можно просунуть какие-нибудь провода.

Каркас Skeleton Box Expand holes 6.png
Каркас Skeleton Box Expand holes2 7.png

Крепления

В комплект для сборки Skeleton Box 17x10 также входят винты и заклепки, используемые для скрепления друг с другом эпоксидных и акриловых пластин.

Сборка

На картинке ниже показана инструкция по сборке Skeleton Box.

Skeleton Box Assembling.jpg

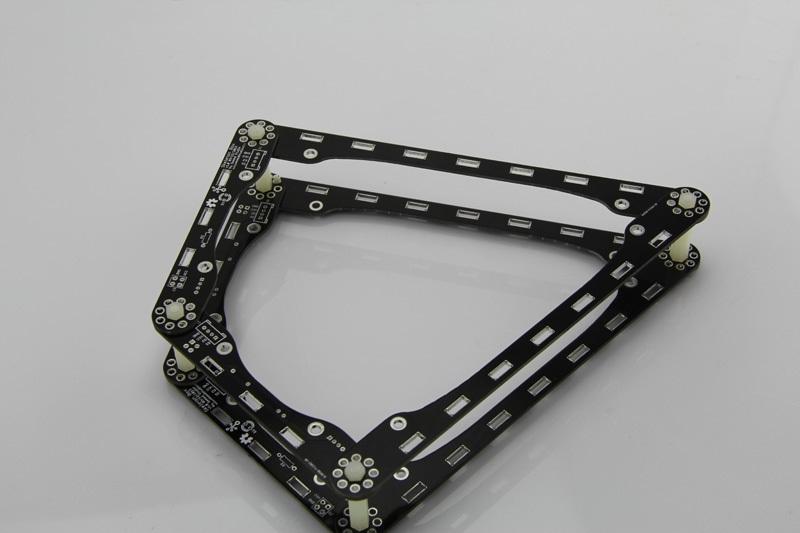

Все версии Skeleton Box – прямоугольные, но из разных версий можно сделать каркас, имеющий не только прямые, но и острые углы:

Skeleton Box 外壳搭建2 1.JPG

При скреплении эпоксидных пластин используйте 2-миллиметровые нейлоновые заклепки и 3-миллиметровые стойки с резьбой.

Skeleton Box 外壳搭建1 2.jpg

Важно! Будьте внимательны при скреплении эпоксидных пластин друг с другом. Порядок скрепления должен быть одинаков – либо все длинные пластины должны быть наложены поверх коротких, либо все короткие пластины должны быть наложены поверх длинных. Это нужно для соблюдения одинаковой высоты между узлами каркаса, иначе панели будут скреплены криво.

Skeleton Box 环氧板位置关系 3.JPG
